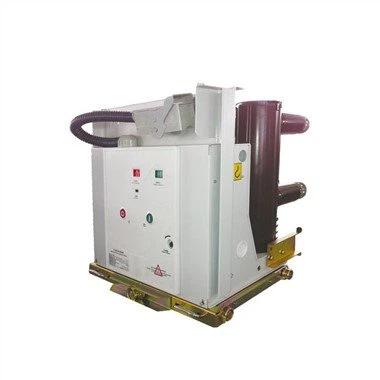

Yüksek Gerilim VCB Vakum Devre Kesici
VS1 yüksek gerilim VCB vakumlu devre kesici, üç fazlı AC 50Hz, 12kV güç sistemi için uygundur. Endüstriyel ve madencilikte, işletmelerde, enerji santrallerinde ve trafo merkezlerinde elektrikli ekipmanların korunması ve kontrolü için kullanılabilir. Ana özellik 1. Vakum devre kesici tasarımı benimser...
Açıklama
VS1 yüksek gerilim VCB vakumlu devre kesici, üç fazlı AC 50Hz, 12kV güç sistemi için uygundur. Endüstriyel ve madencilikte, işletmelerde, enerji santrallerinde ve trafo merkezlerinde elektrikli ekipmanların korunması ve kontrolü için kullanılabilir.
Ana özellik
1. Vakumlu devre kesici, üstte ark söndürme odasının tasarımını ve altta ayarlaması kolay olan çalıştırma mekanizmasını benimser.
2. Hava ve organik kompozit yalıtım malzemesinin birleştirilmesi yapısı benimsenmiştir.
3. Basit yay çalıştırma mekanizması, işlem sayısı 10,000 defadır.
4. Vidalı tahrik mekanizmasını benimseyen, kendinden kilitleme performansı stabildir ve kendinden kilitleme iyidir.
| Numara | Öğe | Birim | Parametre | |
| 1 | anma gerilimi | kV | 12 | 24 |
| 2 | Orantılı frekans | Hz. | 50/60 | |
| 3 | Anma akımı | A | 630, ...4000A | |
| 4 | 1dk Güç frekansı dayanım gerilimi | kV | 48 | 65 |
| 5 | Yıldırım darbe dayanım gerilimi | kV | 75/95 | 125/150 |
| 6 | Anma kısa devre kesme akımı (tepe noktası) | kA | 50/63/80/100 | |
| 7 | Anma aktif yük ve kapalı devre kesme akımı | A | 63 | 50 |
| 8 | Anma kısa kesme akımı | kA | 20, …40 | |
| 9 | Anma kısa devre yapma akımı (tepe) | kA | 50/63/80/100 | |
| 10 | Nominal kablo (hat) şarj kesme akımı | A | 50 ve 10 | |
| 11 | Anma kapasitör bankası anahtarlama akımı | A | 400 | |
| 12 | Anma dayanma akımı (tepe) | kA | 50/63/80/100 | |
| 13 | Kısa süreli dayanım akımı (4s) | kA | 20, …40 | |
| 14 | mekanizma ömrü | zamanlar | 10000 | |
Sipariş talimatları:
Lütfen aşağıdaki bilgileri girin:
Ürün numarası
Çizgi diyagramı
Anma akımı
Bağlantı şeması
Anma kısa devre kesme akımı
Motor ve açma bobini voltajı
Orantılı frekans
Çalışma ortamı
Müşterilerin özel gereksinimlerine göre farklı ürün türlerini özelleştirebiliriz.
Uygun ürünleri tasarlamak için lütfen detaylı proje koşullarını bize bildirin.
VCB çizimi ve fiyatı için lütfen bize danışınız.
