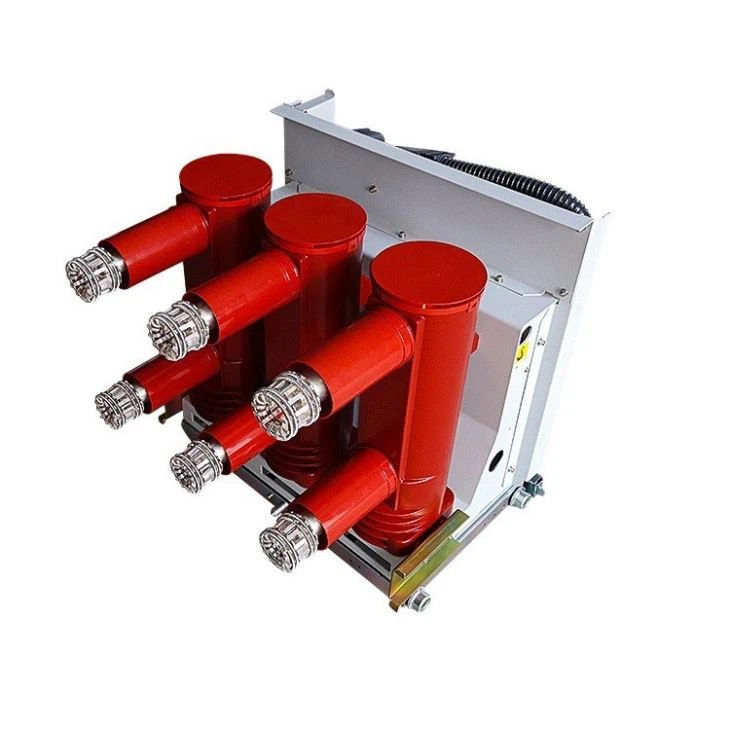

Yana Monte Edilmiş Kapalı Vakum Devre Kesici
Elektrik tesislerinin korunması ve kontrolü olarak, özellikle malların sık sık nominal akım ve çoklu kesme akımı altında çalıştırıldığı yer için, enerji santrallerinde, trafo merkezlerinde ve diğer elektrikli ekipmanlarda yaygın olarak kullanılır.
Açıklama
Yan monte kapalı vakum devre kesici, 12kV voltaj için uygundur, güç ekipmanlarının, endüstriyel ve madencilik işletmelerinin koruma ve kontrol ünitesi olarak, çeşitli türlerde yüklerin anahtarlanması ve sık sık çalışma, tekrar tekrar kısa devre akım durumunu kırmak için kullanılabilir. Ürün devre kesici yeni tip benimser, bir VSG parçası gömülü kutup uluslararası marka kabul edebilir, vakum kesici ve ana devre parçası sabit bir bütün içine mühürlü, kesiciyi çarpışma, toz ve jel görüntü korumak, güçlü yeteneği çevreye uyum sağlar, işletme ve bakım maliyetini büyük ölçüde azaltır. Bakım gerektirmeyen, az bakım gerektiren bir çalışma mekanizmasının ürün kısmının gerçek uygulaması;
Elektrik tesislerinin korunması ve kontrolü olarak, özellikle malların sık sık nominal akım ve çoklu kesme akımı altında çalıştırıldığı yer için, enerji santrallerinde, trafo merkezlerinde ve diğer elektrikli ekipmanlarda yaygın olarak kullanılır.
HAYIR | madde | Birimler | teknik parametreler | ||
1 | Anma gerilimi | KV | 12 | ||
2 | Anma kısa süreli güç frekansı dayanım gerilimi | 42/48 (Fazlar arası, toprak / kırık) | |||
3 | Anma yıldırım darbe dayanım gerilimi | 42/48 (Fazlar arası, toprak / kırık) | |||
4 | Orantılı frekans | Hz | 50 | ||
5 | Anma akımı | A | 630 1250 | 630 1250 1600 | 630 1250 1600 |
6 | Anma kısa devre kesme akımı | KA | 20/25 | 31.5 | 40 |
7 | Anma kısa süreli dayanım gerilimi | 20/25 | 31.5 | 40 | |
8 | Anma kısa devre süresi | S | 4 | ||
9 | Nominal tepe dayanım akımı | KA | 50/63 | 80 | 100 |
10 | Anma kısa devre kapatma akımı | 50/63 | 80 | 100 | |
11 | Sekonder devre güç frekansı dayanım gerilimi (1 dakika) |
| |||
12 | Anma tek / arka arkaya kondansatör grubu kesme akımı | A | 630/400 (40kA: 800/400) | ||
13 | Nominal kapasitör bankı kapanma akımı | 12.5 (frekans daha büyük değildir) | |||
14 | Mekanik ömür | KA | 20000 | ||
15 | Nominal akım kesme süreleri (elektriksel ömür) | 20000 | |||
16 | Anma kısa devre akımı kesme süreleri | zamanlar | 50 (40KA≤30) | ||
17 | Dinamik ve statik kontaklar aşınma birikimli kalınlığına izin verir | aa | 3 | ||
18 | Enerji depolama süresi | s | ≤10 | ||
19 | Kontak açılma mesafesi | aa | 11±1 | ||
20 | İlave çalışma | 3.5±0.5 | |||
21 | Kontak kapanış sıçrama zamanı | Hanım | ≤2 (40KA≤3) | ||
22 | Üç fazlı ayrık / kapalı dönem | ≤2 | |||
23 | Ortalama açılma hızı (kontaklar -8mm ile ayrılır) | m/s | 1.2±0.2 | ||
24 | Ana iletken döngü direnci | 0.6±0.2 | |||
25 | Ana iletken döngü direnci | μΩ | ≤50(630A)≤45(1250A) | ||
26 | Nominal çalışma sırası | 0-0.3s-Co-180s-Co | |||
Sipariş talimat:
Ürünün tam modeli ve sipariş miktarı
Anma akımı, anma gerilimi, her kutupun mesafesi
Anma kısa devre kesme akımı
Çalışma mekanizmasının anma gerilimi açık ve kapalı bırakma, enerji tasarruflu motorun anma gerilimi
Gerekli aksesuar ve miktar
Diğer gereksinimi doğrudan bizimle temasa geçiniz
