10kV Yüksek Gerilim Şalt Bakım ve Onarım Konuları

10kV yüksek gerilim şalt bakım ve onarım konuları

1, Günlük bakım ve onarım

(1) Şalt donanımının görünüm muayenesi.

Anahtarlama donanımının kabuğunda deformasyon ve hasar bulunmamalıdır; Koruyucu boya ciddi pas, hasar ve soyulma içermez; Kabin gövdesi sıkıca monte edilmiştir ve görünüm temiz ve kalıntı içermemektedir; Anahtarlama donanımının isim levhası ve tanımlaması, ayrılmadan düzgün bir şekilde yapıştırılmalıdır.

(2) Anahtarlama cihazının çalışma durumu parametrelerini kontrol edin.

Alet ve sayaç göstergeleri normaldir (günlük çalışma değerleri ile karşılaştırıldığında, hiçbir fark yoktur veya önemli bir fark yoktur ve ekipman durumuna karşılık gelir).

(3) Hücrenin ilgili bileşenleri, elektrik kontakları, telleri ve kabloları belirtilen sıcaklığı aşmamalıdır.

Görünür ilgili cihazların, elektrik kontaklarının, tellerin ve kabloların çalışma sıcaklığının 60 dereceye eşit veya daha az olduğunu ve kabinin içinde koku olmadığını ölçmek için bir kızılötesi termometre kullanın.

(4) Anahtar konumu, gösterge ışığı göstergesi ve gösterge ekranının doğru olup olmadığı ve her transfer anahtarının konumunun normal olup olmadığı.

Anahtarın açma ve kapama konumları doğru, alarm göstergesi yok ve transfer anahtarı belirtilen konumda.

2, Yılda bir kez planlı bakım ve onarım

(1) Kabin kasasının günlük muayeneleri sırasında bulunan çeşitli kusurları inceleyin, temizleyin ve ortadan kaldırın.

1) Toz veya leke birikmediğinden emin olmak için alkol ve beyaz pamuklu bezle silin.

2) Koruyucu boya ciddi şekilde paslanmamalı, hasar görmemeli veya soyulmamalıdır, aksi takdirde pas giderme ve yeniden boyama yapılmalıdır.

(2) Kablo odası denetimi ve bakımı.

1) Kablo deliği iyi kapatılmış.

2) Kablo fişinin sabitleme vidaları gevşek değil.

3) Kablo tanımlama plakası düşmedi ve kablo faz sırası renk kodu düşmedi.

4) Kablo odası yoğuşmasız kuru ve toz giderme için temizlenmiş.

5) Toz veya leke olmadığından emin olmak için izolatörü alkol ve beyaz pamuklu bezle silin.

6) Topraklama kablosu gevşek değil ve sıkıca bağlı.

(3) Topraklama anahtarının muayenesi.

Topraklama anahtarını bir döngü için manuel olarak çalıştırın ve anahtar, sıkışma olmadan normal şekilde çalışır. Anahtar konumu ve panel konumu göstergesi normaldir.

(4) Devre kesici odası bileşenlerinin muayenesi ve bakımı.

1) Ana devre kesiciyi çıkış konumuna gelene kadar sallayın, küçük bir araba kullanarak kabinden çıkarın ve birincil devre izolasyon temas parmağı ile bağlantı bakır çubuğunu yanma veya deşarj belirtileri açısından kontrol edin; Duruma göre polisaj için zımpara, silme için alkollü pamuklu bez kullanmak gerekebilir.

2) 0.5~1mm kalınlığında iletken macunu ana devre kesicinin izolasyon temas parmağına eşit şekilde uygulayın.

3) Birincil devredeki tüm cıvataları tork gerekliliklerine göre sıkın. Cıvataları sıktıktan sonra yaylı rondelaların düz olup olmadığını kontrol edin. Sıkma işlemini tamamladıktan sonra, birincil devre üzerindeki tüm cıvataların üzerine gevşeme önleyici çizgiler işaretleyin.

4) Toz veya leke kalmadığından emin olmak için devre kesici odasındaki tüm bileşenleri alkol ve beyaz pamuklu bezle silin.

5) Ana devre kesiciyi bir araba ile devre kesici bölmesine itin ve test konumuna getirin. Devre kesicinin kapanmasını ve açılmasını bir döngü için manuel olarak çalıştırın. Devre kesici normal olarak sıkışma olmadan çalışır ve mekanik konum göstergesi, devre kesici açma ve kapama konumu göstergesi, yay enerjisi depolama ve enerji depolama yok göstergesinin tümü normaldir.

6) Hata olmadığını kontrol ettikten sonra giriş pozisyonuna sallayın ve elektrik kesintisi ve iletim gereksinimlerine göre işlemi gerçekleştirin.

(5) İkincil devre odası denetimi ve bakımı.

1) İkincil kablolamayı kontrol edin: kablo sıkı ve kablo numarası açık.

2) Kabinin içinin temizliğini kontrol edin: toz veya yabancı madde birikimi yok.

3) Gerekirse, tozu temizleyin ve çıkarın ve ikincil kabloyu sıkın.

3, Yıllık elektrik testi

(1) Devre kesicinin ana devresi için yalıtım testi.

Ölçüm için 2500V megohmmetre kullanıldığında, ölçülen değer 50M Ω'dan büyüktür.

(2) Güç frekansı AC dayanım gerilimi testi (devre kesici ana devreden toprağa, fazdan faza ve kırılma).

1) Büyük onarımdan sonra: Test voltajı değeri belirtilen değere uygun olmalıdır.

2) Çalışma sırasında: Test voltajı değeri, belirtilen değerin 0,8 katı olacaktır.

(3) Yardımcı ve kontrol devrelerinin izolasyon testi.

Ölçüm için 500V megohmmetre kullanıldığında, ölçülen değer 2 M Ω'dan büyüktür.

4, Gerekli sorun giderme

(1) Devre kesicinin çalışma konumunu düzeltin.

Hareketli kontağın iç halkasına iletken yapıştırıcı veya Vazelin uygulayın, ardından el arabasını çalışma konumuna itin ve ardından dışarı çekin. Bu sırada, 15~25 mm olması gereken, statik temas üzerindeki görünür hareketli ve statik temasların etkili bağlantı derinliğini ölçmek için bir kumpas kullanın.

(2) Devre kesicilerin bakımı ve değiştirilmesi.

Üreticinin özel parametre gereksinimlerine göre değiştirin.

(3) Aletlerin ve sayaçların bakımı ve değiştirilmesi.

Üreticinin özel parametre gereksinimlerine göre değiştirin

ÜRÜN BAĞLANTISI

http://www.switchgear-china.com/switchgear/high-voltage-switchgear/metal-clad-medium-voltage-switchgear.html

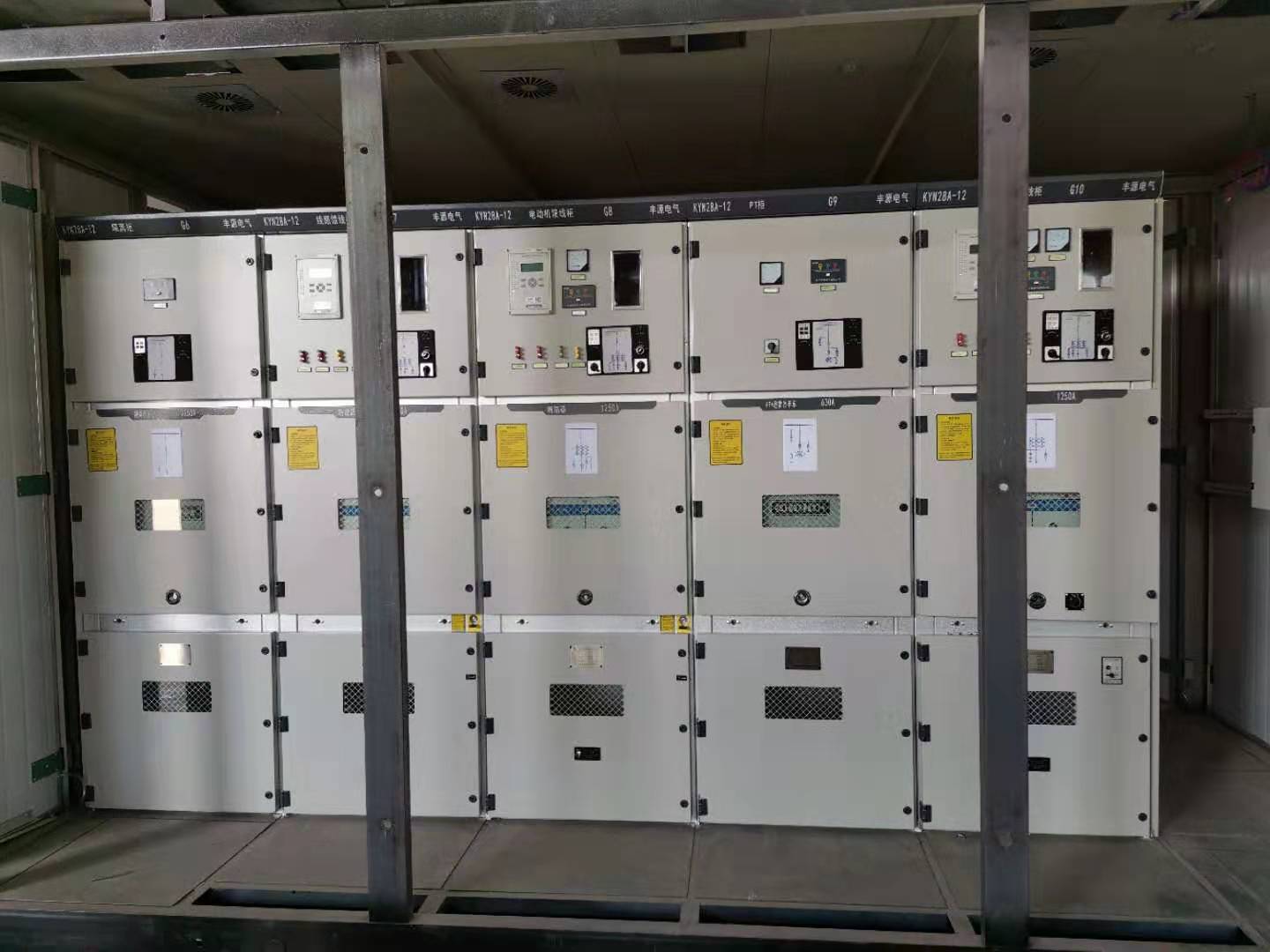

ÜRÜN FOTOĞRAFI
