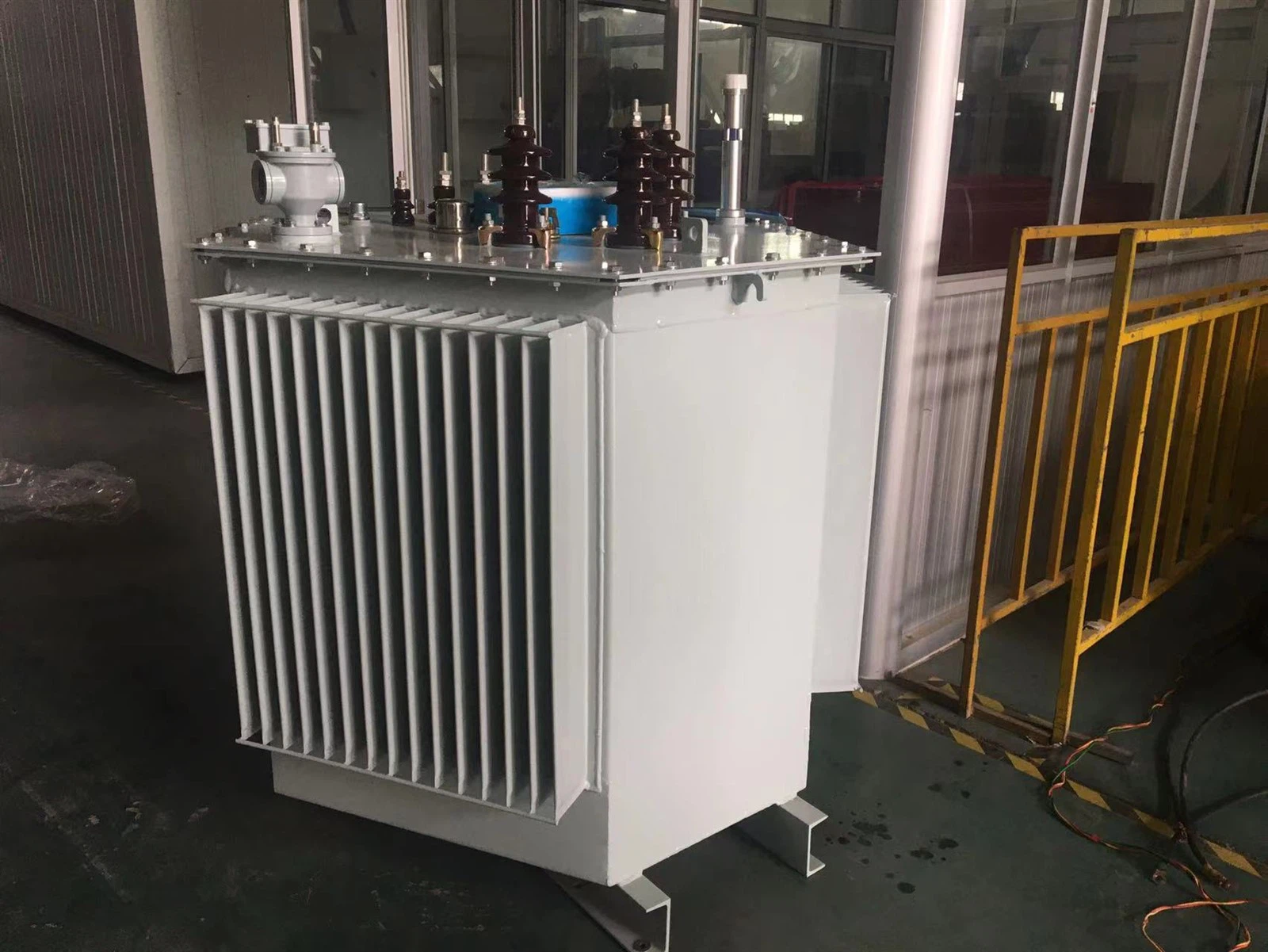

Çin Elektrik Trafosu Henan Fengyuan Yağ Trafosu

Petrol Dağıtım transformatörleri, sanayi ve madencilik işletmelerinin ve sivil binaların güç temini ve dağıtım sistemlerinde önemli ekipmanlardan biridir. 10 (6) kV veya 35kV şebeke gerilimini kullanıcıların kullandığı 230/400V bara gerilimine düşürürler. Bu ürün AC 50 (60) Hz için uygundur, üç fazlı maksimum Etiket kapasitesi 2500kVA (tek fazlı maksimum Etiket kapasitesi 833kVA, tek fazlı transformatör genellikle tavsiye edilmez) ve iç mekanlarda (dış mekanlarda) kullanılabilir. Kapasite 315kVA ve altında olduğunda direğe montajı yapılabilir. Ortam sıcaklığı 40 dereceden yüksek, -25 dereceden düşük değil, maksimum günlük ortalama sıcaklık 30 derece, maksimum yıllık ortalama sıcaklık 20 derece ve bağıl nem %90'dan fazla değil (ortam) sıcaklık 25 derecedir), Yükseklik 1000 m'yi geçmemelidir. Yukarıdaki kullanım koşullarına uymuyorsa GB6450-86'nin ilgili hükümlerine göre uygun kota ayarlamaları yapılmalıdır.

geliştirme geçmişi

Transformatör yağı, yanma potansiyeli olan ve çevresel sakıncaları olan, petrol bazlı bir sıvıdır. Bununla birlikte, transformatör yağının mükemmel performansı ve düşük fiyatı nedeniyle, güç transformatörlerinin büyük çoğunluğu hala yalıtım ve soğutma ortamı olarak transformatör yağını kullanmaktadır.

19. yüzyılın sonlarında transformatörlerde izolasyon ve soğutma ortamı olarak transformatör yağı kullanılmaya başlanmış ve bu durum yağlı transformatörlerin ortaya çıkmasına neden olmuştur. Doğal depolarının bol olması ve fiyatlarının düşük olmasının yanı sıra, transformatör yağı aşağıdaki özelliklerinden dolayı yaygın olarak kullanılmaktadır.

1) Fiber malzemelerle birlikte kullanıldığında yalıtım performansı iyidir, bu da yalıtım mesafesini azaltabilir ve maliyetleri azaltabilir.

2) Transformatör yağı düşük viskoziteye ve iyi ısı transfer performansına sahiptir.

3) Demir çekirdeği ve sargıyı havadaki nemin etkisinden etkili bir şekilde koruyabilir.

4) Yalıtım kağıdını ve kartonunu oksijenin etkisinden koruyun, yalıtım malzemelerinin yaşlanmasını azaltın ve transformatörlerin servis ömrünü uzatın.

Bazı özel amaçlı küçük ve orta boy transformatörler ve gaz transformatörleri dışında, büyük ve orta boy transformatörlerin büyük çoğunluğu hala soğutma ve izolasyon ortamı olarak transformatör yağı kullanmaktadır.

Transformatör yağı ile emprenye edilmiş transformatörlerin izolasyonu, A ısı direnci derecesine ve 105 derece uzun süreli çalışma sıcaklığına sahiptir.

sınıflandırma

Faz farklılaşması

Üç fazlı transformatörlere ve tek fazlı transformatörlere ayrılabilir. Üç fazlı güç sistemlerinde genellikle üç fazlı transformatörler kullanılır. Kapasitenin çok büyük ve taşıma şartlarından dolayı sınırlı olduğu durumlarda, üç fazlı güç sistemlerinde trafo grupları oluşturulacak şekilde üç adet tek fazlı transformatör de kullanılabilir.

Sargı farklılaşması

Çift sargılı transformatörlere ve üçlü sargılı transformatörlere ayrılabilir. Genellikle transformatörler, demir nüve üzerinde iki sargısı bulunan, biri orijinal sargı, diğeri sekonder sargı olan çift sargılı transformatörlerdir. Üç sargılı transformatör, üç farklı gerilim iletim hattını bağlamak için kullanılan daha büyük kapasiteli (5600 kVA'nın üzerinde) bir transformatördür. Özel durumlarda daha fazla sargı kullanan Satons transformatörleri de vardır.

Yapısal sınıflandırma

Çekirdek tipi transformatörlere ve kabuk tipi transformatörlere ayrılabilir. Sargı demir çekirdeğin etrafına sarılmışsa, bu bir demir çekirdekli transformatördür; Demir çekirdek sargının çevresine sarılmışsa, bu bir demir kabuk transformatörüdür. İkisi yapı olarak sadece biraz farklıdır ve prensipte hiçbir temel farkı yoktur. Güç transformatörlerinin tümü demir çekirdekli tiptedir.

Transformatör esas olarak demir çekirdek, sargı, yağ deposu, koruyucu, yalıtım manşonu, kademe değiştirici ve gaz rölesinden oluşur.

1. Demir çekirdek

Demir çekirdek, bir transformatörün manyetik devre kısmıdır. Çalışma sırasında ısı üretmek için histerezis kaybı ve girdap akımı kaybı üretilir. Isıtma kaybını azaltmak ve hacmi ve ağırlığı azaltmak için demir çekirdek, 0.35 mm'den daha düşük yüksek manyetik iletkenlik katsayısına sahip, soğuk haddelenmiş tanecikli yönlendirilmiş silikon çelik levhalardan oluşur. Demir çekirdekteki sarım düzenine göre iki tip vardır: çekirdek tipi ve kabuk tipi.

Büyük kapasiteli transformatörlerde, demir çekirdeğin kaybıyla oluşan ısının, dolaşım sırasında izolasyon yağı tarafından tamamen taşınabilmesini sağlamak ve iyi bir soğutma etkisi elde etmek amacıyla, genellikle demir çekirdeğe soğutma yağı kanalları monte edilir. .

2. Sarma

Sargı ve demir çekirdek, transformatörün temel bileşenleridir. Sargının kendi direnci veya bağlantı noktalarındaki temas direnci nedeniyle ısının oluştuğu Joule kanunundan bilinmektedir. Bu nedenle sargı, anma akımından daha yüksek bir akımı uzun süre geçiremez. Ayrıca kısa devre akımı geçtiğinde sargı üzerinde önemli bir elektromanyetik kuvvet oluşacak ve transformatöre zarar verecektir. İki temel sargı türü vardır: eşmerkezli ve örtüşen.

Transformatör sargılarının ana arızaları, dönüşler arası kısa devreler ve mahfazadaki kısa devrelerdir. Dönüşler arası kısa devreler esas olarak yalıtımın eskimesinden veya transformatörün aşırı yüklenmesi sırasında ve kısa devrelerden dolayı yalıtımın mekanik olarak hasar görmesinden kaynaklanır. Transformatörün içindeki yağ seviyesi düştüğünde, sargının yağ seviyesinin açığa çıkmasına neden olur ve dönüşler arası kısa devreler de meydana gelebilir; Ayrıca aşırı akımın etkisiyle bir kısa devre meydana geldiğinde sargı deforme olur, izolasyonda mekanik hasara neden olur ve ayrıca dönüşler arası kısa devrelere neden olur. Dönüşler arası kısa devre olduğunda, kısa devre sargısının içindeki akım nominal değeri aşabilir ancak sargı akımının tamamı nominal değeri aşamaz. Bu durumda gaz koruması devreye girecek ve ciddi durumlarda diferansiyel koruma cihazı da devreye girecektir. Gövdedeki kısa devrenin nedeni ayrıca yalıtımın eskimesi, yağ nemi, yağ seviyesinin düşmesi veya çalışma sırasında yıldırım ve aşırı gerilimden kaynaklanmaktadır. Ayrıca, bir kısa devre meydana geldiğinde, aşırı akım nedeniyle sargının deformasyonu da mahfazada kısa devreye neden olabilir. Muhafazada kısa devre olduğunda bu genellikle gaz koruma cihazının ve topraklama koruma işleminin etkisidir.

3. Yakıt deposu

Yağa batırılmış bir transformatörün gövdesi (sargı ve demir çekirdek), çelik plakalarla kaynaklanmış transformatör yağıyla dolu bir tankın içine monte edilir. Orta ve küçük transformatörlerin yağ deposu bir kutu kabuğu ve bir kutu kapağından oluşur. Transformatör gövdesi kutu kabuğunun içine yerleştirilmiştir ve bakım amacıyla gövdeyi kaldırmak için kutu kapağı açılabilir.

Yalıtım soğutma sınıflandırması

Yağa batırılmış transformatörler ve kuru tip transformatörler olarak ikiye ayrılabilir. Yalıtım ve soğutma koşullarını iyileştirmek için transformatörün demir çekirdeği ve sargısı, transformatör yağıyla dolu yağ tankına birlikte daldırılır. Sokak lambaları ve maden aydınlatması gibi özel durumlarda kuru transformatörler de kullanılmaktadır.

Yağa batırılmış tip

1. Kapalı olmayan yağa batırılmış transformatörler: esas olarak endüstriyel ve madencilik işletmelerinde, tarımda ve sivil binalarda yaygın olarak kullanılan S8, S9, S10 ve diğer seri ürünler dahil.

2. Kapalı yağa batırılmış transformatörler: esas olarak S9, S9-M, S10-M ve diğer ürün serilerini içerir; petrol ve kimya endüstrilerinde yüksek petrol kirliliği ve kimyasal maddelerin bulunduğu yerlerde yaygın olarak kullanılır.

3. Yalıtımlı yağa batırılmış transformatörler: esas olarak BS9, S9-, S10-, S11-MR, SH, SH12-M ve diğer ürün serilerinde mevcuttur. sanayi ve madencilik işletmeleri, tarım, sivil binalar gibi çeşitli yerlerde enerji dağıtımı amacıyla kullanılabilir.

Ayrıca belirli amaçlara yönelik çeşitli özel transformatörler bulunmaktadır. Örneğin test amaçlı yüksek gerilim transformatörleri, elektrik fırınları için transformatörler, kaynak transformatörleri ve tristör devreleri için transformatörler, ölçüm aletleri için gerilim transformatörleri ve akım transformatörleri.

Performans özellikleri

A. Yağa batırılmış transformatörlerin alçak gerilim sargısı, küçük kapasiteli bakır teller hariç, genellikle bakır folyo sargılı silindirik bir yapıyı benimser; Yüksek gerilim sargısı, amper dönüşlerinin dengeli bir dağılımını, düşük manyetik sızıntıyı, yüksek mekanik mukavemeti ve güçlü kısa devre direncini sağlayan çok katmanlı silindirik bir yapıyı benimser.

B. Demir çekirdek ve sargının her biri sabitleme önlemlerini benimser ve cihazın yüksekliği ve alçak gerilim kabloları gibi sabitleme parçaları, kendiliğinden kilitlenen gevşemeyi önleyici somunlarla donatılmıştır. Asılı olmayan bir çekirdek yapıya sahiptirler ve taşıma sırasındaki darbelere dayanabilirler.

C. Bobin ve demir çekirdek vakumla kurutulur ve transformatör yağı, transformatörün içindeki nemi en aza indirmek için bir vakum işlemi kullanılarak filtrelenir ve enjekte edilir.

D. Yağ deposu, sıcaklık değişimlerinden kaynaklanan yağın hacim değişimini telafi etmek için nefes alma fonksiyonuna sahip oluklu plakaları kullanır. Bu nedenle bu üründe, transformatörün yüksekliğini açıkça azaltan bir yağ depolama tankı yoktur.

e. Yağ depolama tankının oluklu saclarla değiştirilmesi nedeniyle transformatör yağı dışarıdan izole edilerek oksijen ve su girişi etkili bir şekilde engellenir, bu da yalıtım performansının düşmesine neden olabilir.

F. Yukarıdaki beş performans noktasına dayanarak, yağa batırılmış transformatörün normal çalışma sırasında yağ değişimi gerektirmemesini sağlayarak transformatörün bakım maliyetini büyük ölçüde azaltır ve servis ömrünü uzatır.

Anahtar seçim noktaları

Doğayı yükle

1) Çok sayıda birincil veya ikincil yük olduğunda, iki veya daha fazla transformatörün kurulması tavsiye edilir. Transformatörlerden herhangi birinin bağlantısı kesildiğinde, kalan transformatörlerin kapasitesi primer ve sekonder yüklerin elektrik tüketimini karşılayabilir. 1, İkincil yük mümkün olduğu kadar yoğunlaşmalı ve fazla dağılmamalıdır.

2) Mevsimsel yük kapasitesinin büyük olduğu durumlarda özel transformatörler takılmalıdır. Örneğin, büyük sivil binalardaki klima ve dondurucuların yükü ve ısıtma yükü, elektrikli ısıtma.

3) Yoğun yükün büyük olduğu durumlarda özel transformatörler kurulmalıdır. Büyük ısıtma ekipmanları, büyük X-ışını makineleri, elektrik ark ocakları vb.

4) Aydınlatma yükünün büyük olduğu veya güç ve aydınlatma için ortak bir transformatör kullanımının aydınlatma kalitesini ve ampul ömrünü ciddi şekilde etkilediği durumlarda, özel bir aydınlatma transformatörü kurulabilir. Genel olarak güç ve aydınlatma bir transformatörü paylaşır.

Kullanım ortamı

Normal orta şartlarda, sanayi ve madencilik işletmeleri, tarım için bağımsız veya bağlı Elektrik trafo merkezi, yerleşim alanları için bağımsız Elektrik trafo merkezi gibi yağlı transformatörler veya kuru tip transformatörler seçilebilir. Seçim için mevcut transformatörler arasında S8, S9, S10, SC (B) 9, SC (B) 10 vb. yer alır.

Sıcaklık ortamı

① 220 derece sıcaklıkta uzun vadeli stabiliteyi koruyun

② 350 derece sıcaklıkta kısa süreli çalışmaya dayanabilme özelliği

③ Geniş bir sıcaklık ve nem aralığında istikrarlı performansı koruyun

④ 250 derece sıcaklıkta erimez, akmaz veya yanmayı desteklemez

⑤ 750 derecelik sıcaklıkta hiçbir toksik veya aşındırıcı gaz açığa çıkmayacak

Kurulum gereksinimleri

1. Transformatör temel yolu yatay olmalı ve yağ koruyucunun eğimi %1-1,5 olmalıdır.

2. Transformatörler güçlendirilmelidir.

3. Transformatörün primer ve sekonder kabloları geçit izolatörü üzerinde baskıya neden olmamalıdır.

Transformatör kabuğu, üçlü bir 800KVA (gaz rölesi takın) oluşturmak için nötr noktaya ve topraklama cihazına sıkı bir şekilde bağlanır.

karakteristik

avantaj

1. Transformatör yağı iyi bir yalıtım ve ısı iletkenliğine sahipken, transformatör yağı ucuzdur.

2. Transformatörlerde yüksek kapasiteli ısı dağılımı ve yüksek voltaj yalıtımı problemini çözebilir.

dezavantaj

1. Transformatör yağı yanıcı özelliğe sahiptir ve alevlerle karşılaştığında yanabilir ve patlayabilir.

2. Trafo yağı insan sağlığına zararlıdır

3. Trafo yağının düzenli olarak kontrol edilmesi gerekir

4. Yağa batırılmış transformatörlerin sızdırmazlık performansı zayıftır ve eskimiş olmalıdır, bu da çalışma sahasında ciddi yağ sızıntısına neden olur, bu da ekipmanın güvenli çalışmasını etkiler ve aynı zamanda çevreyi de etkiler.

5. Yağlı transformatörlerin izolasyon seviyesi düşük olup, A sınıfı izolasyona göre tasarlanıp üretilmektedir.

Bu ürün genellikle özelleştirilmiştir.
Biz bir üreticiyiz ve müşteri ihtiyaçlarına göre çözümler tasarlayıp sunabilen profesyonel bir teknik departmanımız var.
Bize bilgi göndermek için lütfen aşağıdaki düğmeye tıklayın; satış personelimiz size tasarım çizimlerini sağlamak için sizinle iletişime geçecektir.
