Prefabrik Trafo Merkezinde Çeşitli Modüllerdeki Elektromanyetik Kaçak Noktaları Nasıl Korunur?
Aug 07, 2023
Prefabrik trafo merkezindeki çeşitli modüllerdeki elektromanyetik kaçak noktaları nasıl korunur
Prefabrik kabin havalandırma deliklerinin elektromanyetik kaçak koruması için, bununla başa çıkmak için metal koruyucu kapaklar takılabilir. Metal ekranlama kapağının yapısı, deliklerin ekranlama performansını etkileyen faktörlere göre özel olarak tasarlanmalıdır. Deliklerin ekranlama performansını etkileyen faktörler esas olarak maksimum boyut, derinlik, boşluk ve delik sayısını içerir. Ekranlama etkinliğinin zekası, deliğin maksimum boyutuyla ilgili olduğundan ve doğrudan deliğin alanıyla ilgili olmadığından, maksimum etkiyi en aza indirmek için kabin havalandırmasının metal koruyucu kapağında mümkün olduğunca dairesel delikler açılmalıdır. Havalandırma alanını maksimize ederken deliğin boyutu.
Prefabrik kabin kapı boşluklarının elektromanyetik kaçak koruması için, kapı ve kapı çerçevesi arasındaki temas konumuna metal bir iletken yay takılarak kapı ve kapı çerçevesi arasında doğrudan elektriksel süreklilik oluşturulabilir ve böylece kapı aralığındaki elektromanyetik sızıntı önlenebilir. . Maliyetten tasarruf etmek için metal iletken yaylar yapıştırılırken belirli bir mesafe aralığı ve aralıklı yapıştırma kullanılabilir. Metal yaylar arasındaki minimum mesafe, elektromanyetik radyasyon dalga boyunun dörtte birinden az olmalıdır.
Prefabrik kabin klimalarının boşluklarındaki elektromanyetik sızıntı için, klima kabuğu ile kabinin metal sızdırmazlık plakası arasında elektriksel süreklilik oluşturmak için iletken dolgu macunu kullanılabilir.
Ayrıca dış kablolar da elektromanyetik kaçak için önemli bir kanal olan giriş ve çıkış deliklerinden kabin içerisine girmektedir. Bu nedenle kabine giren ve çıkan tüm kablolar ekranlı kablolar kullanır ve kabloların ekranlama tabakası her iki uçta topraklanmalıdır. Koruyucu tabaka topraklamasını değiştirmek için kabloların içinde yedek damarların kullanılmasından kesinlikle kaçınılmalıdır.
Prefabrik kabinlerde dahili elektrik aksamlarının korunması rüzgar, kum, yağmur ve toza karşı koruma ile sınırlı olmayıp, elektromanyetik koruma da prefabrik kabinlerin önemli bir rolüdür. Prefabrik kabindeki elektromanyetik sızıntı noktalarının koruma yöntemi, parçaların elektriksel sürekliliğini gerçekleştirir, prefabrik kabinin koruma performansını iyileştirir, dahili Topraklama sistemini optimize eder ve elektrikli ekipmanın çalışma durumunun kararlılığını etkili bir şekilde geliştirir.
ÜRÜN BAĞLANTISI
http://www.switchgear-china.com/box-type-compact-substation/prefabricated-substation/prefabricated-box-type-substation.html

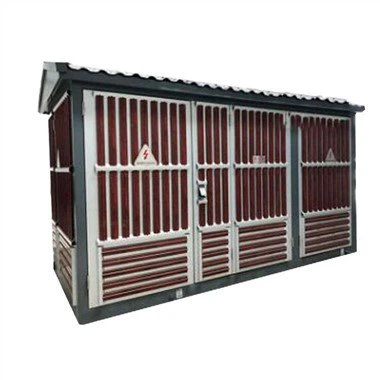

ÜRÜN FOTOĞRAFI
Bu ürün genellikle özelleştirilmiştir.
Biz bir üreticiyiz ve müşteri ihtiyaçlarına göre çözümler tasarlayabilen ve sağlayabilen profesyonel bir teknik departmanımız var.
Lütfen bize bilgi göndermek için aşağıdaki butona tıklayın ve satış personelimiz size tasarım çizimlerini sağlamak için sizinle iletişime geçecektir.
İşte referansınız için müşteri örneklerimiz
Afgan müşteriler
| EKİPMANIN TEKNİK GEREKLİLİKLERİ VE ÖZELLİKLERİ | ||||
| Re:82 kompakt trafo merkezini ayarlar | ||||
| Öğe- HAYIR. |
Teknik Veri Takvimi | Birim | Gerekli (en 3000 m |
Sunulan Veriler |
| Sistem Veri Gereksinimleri | ||||
| 1.05.10 | Topraklama için çok telli bakır iletken | |||
| Üretici firma | - | |||
| Malzeme | - | bakır | ||
| Enine kesit | mm2 | >50 | ||
| Uzunluk | m | >40 | ||
| 1.05.11 | topraklama çubukları | |||
| Üretici firma | - | |||
| Tip | - | |||
| Önemli! | - | |||
| Uzunluk | m | |||
| Çubuk başına bölümler | adet | |||
| 1.6 | Kompakt Trafo Merkezleri (Seçenek 1) | |||
| Üretici firma | - | Fengyuan | ||
| Tip | - | Dış mekan | ||
| Komple trafo merkezi için genel koruma sınıfı | - | IP 44 | IP 44 | |
| muhafaza malzemesi | - | GI | ||
| Kaba ölçüler (G x U x Y) | ||||
| 1x50 kVA trafolu S/S için | mm/mm/mm | 3000x1850x2150 | ||
| ■ 1x100 kVA trafolu S/S için | mm/mm/mm | 3000x1850x2150 | ||
| 1x160 kVA trafolu S/S için | mm/mm/mm | 3000x1850x2150 | ||
| • 1x250 kVA trafolu S/S için | mm/mm/mm | 3000x1850x2150 | ||
| Ortalama ağırlık | ||||
| ■ 1x50 kVA trafolu S/S için | kilogram | 1000kg. | ||
| ■ 1x100 kVA trafolu S/S için | kilogram | 1000kg. | ||
| ■ 1x160 kVA trafolu S/S için | kilogram | 1000kg. | ||
| ■ 1x250 kVA trafolu S/S için | kilogram | 1000kg. | ||
| 1.6.1 | 20 kV Şalt ekipmanları | |||
| Üretici firma | - | Chnt / Eşdeğeri | ||
| Tip | - | İç mekan RMU'su | ||
