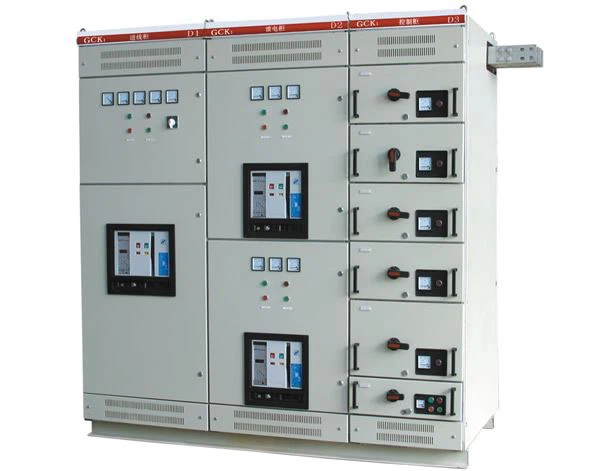

Alçak gerilim Metal mahfazalı Şalt

GCK düşük voltajlı çekmeceli şalt, endüstriyel ve madencilik işletmeleri, yüksek katlı sivil binalar, AC 50HZ, voltaj 380V, üç fazlı üç telli veya üç fazlı dört telli sistem için düşük voltajlı bir güç dağıtım sistemi olarak uygundur. güç dönüşümü, besleyici veya özel amaçlı ...

Soruşturma göndermek

Açıklama

GCK Alçak gerilim metal mahfazalı şalt, tamamen monte edilmiş birleşik bir yapıdır ve kabin çerçevesinin tüm yapıları, kaynak deformasyonunu ve gerilimi önleyen, doğruluğu artıran ve yüksek derecede standardizasyona sahip vidalarla bağlanmıştır. Basit kullanım, küçük çalışma gücü, güvenli kullanım, uygun bakım, istikrarlı kalite ve güvenilirlik özelliklerine sahiptir.

Alçak gerilim çekmeceli şalt:

Ana teknik parametreler: Anma yalıtım gerilimi: 660V, 1000V; Anma çalışma voltajı: 380V, 660V; Yardımcı devre anma gerilimi: AC 220V, 380V, DC 110V, 220V; Çalışma frekansı: 50Hz ~ (60) Hz; Anma Akımı: yatay veri yolu ≤ 3150A; dikey veri yolu 630A, 800A, 1200A nominal kısa süreli dayanım akımı: 50, 80KA / 1s nötr veri yolu 30KA / 1s; anma tepe akımı: 105KA / 0.1s, 176KA / 0.1s; fonksiyonel birim (Çekmece) kesme kapasitesi: 50KA (etkin değer). Kabuk koruma sınıfı: IP30, IP40; veriyolu ayarı: üç fazlı dört telli sistem, üç fazlı beş telli sistem. Çalışma modu: yerel, uzak, otomatik.

Yapısal özellikler:

GCK ve GCL'nin temel kabin çerçevesi, birleşik bir montaj yapısıdır ve standart modül tasarımını benimser: kompakt yapı ve esnek montaj. Koruma, dönüştürme, ölçme ve kontrol ve gösterge gibi standart birimlere monte edilebilirler. Farklı çözümler oluşturmak için gerektiği gibi monte edilebilirler. Çerçeve yapısı ve çekmece ünitesi. Kabin yapısı yüksek teknik performansa sahiptir ve ana parametreler 1990'larda uluslararası ileri seviyeye ulaşmıştır.

Tür	Şalt Projesi		Teknik Özellikler
GCK	Şalt Standardı		GB7251, IEC439, VPE0660, JB / T9661
	Şalt koruma seviyesi		IP4X
	Şalt cihazı Anma çalışma gerilimi V		380
	Şalt frekansı HZ		50
	Anahtarlama donanımı Anma yalıtım gerilimi		660
	Şalt Çalışma ortamı	Çevre
		Rakım	≤2000m
		Sıcaklık	-10~40 -30 Depolama, taşıma koşullarında -10 ~ +40 Minimum sıcaklık -30
	Bağıl nem		≤90%
	Motor kapasitesinin kontrolü KW		0.45~155
	Anahtarlama donanımı Mekanik ömür		500
	Şalt Anma akımı	Anahtarlama donanımı Ana devre kontak konnektörü	200,400,630
		Yardımcı devre kontak konnektörü	10,20
		Maksimum akım beslemeli devre PC	1600
		Maksimum akım beslemeli devre MCC	630
		Elektrik devresi	100,016,002,000,250,000,000,000
	Şalt sistemi Anma kısa süreli dayanım akımı	RMS	50,80
		zirve	105,176
	BasınçV / 1 dak		2500
