Elektrik Kontrol Paneli

Açıklama

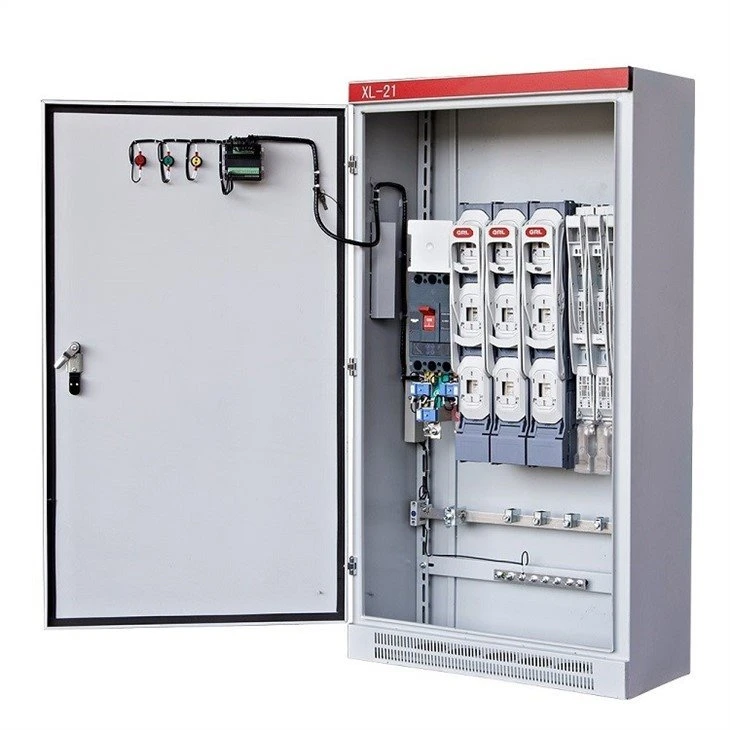

XL-21 elektrik kontrol paneli yaygın aşağıdaki üç fazlı AC 500V üç fazlı üç-tel, üç fazlı dört tel, üç fazlı beş tel ve güç santralleri ve sanayi ve madencilik işletmelerde güç veya aydınlatma için güç dağıtım sistemi kullanılır. Kurulum, ön panel çalışması, ön panel bakımı; Kabine, C-profili veya 8MF profili ile monte edilmiş tamamen kapalı bir yapıdır. Kabine, voltaj ve akım gösterge aletlerinin yanı sıra ön kapıdaki ışıklar, düğmeler, anahtarlar ve diğer ana bileşenlerle donatılmış yük işleme fonksiyonuna sahip yeni bir tür döner yük izolasyon anahtarı nı benimser. Dağıtım kutusu, kendi kendine tasarlanmış yeni bileşenleri, kompakt yapıyı, zarif tasarımı, bakımı kolay ve aralarından seçim yapabileceğiniz çeşitli kablolama şemalarını benimser.

Ana teknik parametre
Sıra numarası	Proje Adı	Birim	Elektrikparametreleri
1	Standart		GB 7251.1-2005
2	Nominal gerilim yalıtımı Ui	V	690V
3	Anma gerilimi Ue	V	400v
4	Nominal akım In	A	630A~ 100A
5	Kısa süreli tolerans akım yetenek lew	Kahraman	20KA
6	Shell IP koruma sınıfı		IP30/IP55/IP65
7	Çevre sıcaklığı	℃	-20~+40
8	Yükleme		Iniş
9	Kasa malzemeleri	Mm	1.5-2.0 Soğuk haddelenmiş çelik levha veya paslanmaz çelik levha
10	Yüzey işleme		Elektrostatik püskürtme teknolojisi
11	Yönü aç		Açılış Açısı 135 °'den eşit veya büyük
