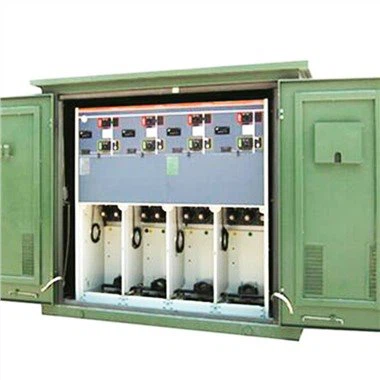

Kükürt Heksaflorür Yüksek-voltaj Halkalı Ağ Kabini XGN15-12 Gaz-izoleli Metal Mahfazalı Şalter SF6

Ana teknik parametreler

Çevresel koşulları kullanın:

(1) Rakım: 1000m'den fazla değil.

(2) Ortam sıcaklığı: artı 40 dereceden yüksek değil, -5 dereceden düşük değil.

(3) Bağıl nem: Yüzde 90'a eşit veya daha az (15 derece).

(4) Depreme dayanıklılık: zemin yatay ivmesi 0.4g'dir. Yerin dikey ivmesi 0.2g'dir.

(5) Safety factor: safety factor>2.

Kullanım için özel çevre koşulları, sipariş sırasında anlaşmalı anlaşma.

Teknik koşulları ve ürün test parametrelerini kullanın:

(1) Nominal çalışma voltajı: 10kV.

(2) Maksimum çalışma voltajı: 12kV.

(3) Nominal çalışma frekansı: 50Hz.

(4) Anma kapanma akımı 63kA'dan büyük veya eşit, anma kesme akımı 25kA'dan büyük veya eşit.

(5) Nominal dinamik kararlı akım: 63, (80) kA (tepe değeri).

(6) Nominal termal kararlı akım: 25, (31.5 )kA.

(7) 10kV topraklanmamış sistem (nötr nokta ark söndürme bobini tarafından topraklanır) için yüksek-voltaj ekipmanının yalıtım seviyesi, 15/17.5kV nominal voltaj seviye standardını karşılamalıdır.

(8) Güç frekansı dayanım gerilimi: porselen yalıtım güç frekansı dayanım gerilimi: 42kV, 1dk; -porselen olmayan yalıtım güç frekansı dayanma gerilimi: 38kV, 1dk.

(9) Darbe dayanım gerilimi: 75kV (tepe).

(10) Sıcaklık: Elektrik panosunun temas edilebilir kısımları için 30 derece; İletken yüzeyi için 65 derece.

(11) Dahili arıza ark etkisi testi: kablo odası: 20kA/0,1s;

Devre kesici odası: 20kA/0.8s.

(12) Belirtildiği şekilde kısmi deşarj testi.

Kabin yapısı teknik gereksinimleri (metal zırhlı çıkarılabilir tip)

(1) Kabinin genel boyutları (yükseklik genişlik derinliği) tasarım gerekliliklerini karşılamalıdır.

(2) Kablonun (bara) giriş ve çıkış yolu tasarım gerekliliklerini karşılamalıdır.

Yapısal İnşaat:

(1) Baralar, devre kesiciler, gerilim trafoları ve giden kablolar gibi her kabindeki bileşenler ayrılmalıdır.

(2) Devre kesici odası, çekilebilir hareketli parça için gerekli cihazlarla birlikte çelik plakalı kapalı bir üniteden oluşmalıdır. Aynı parametrelerin hareketli elemanları birbirinin yerine geçebilir olmalıdır ve aynı parametre ve yapıya sahip diğer elemanlar da kullanılabilir. değiş tokuş.

(3) Kabinin metal kabuğu ve bölmesi güvenilir bir şekilde topraklanmalıdır ve topraklama iletkeninin ve topraklama anahtarının nominal değeri, nominal kısa-zaman ve tepe dayanma akımı gereksinimlerini karşılamalıdır. Bakır iletkenlerin akım yoğunluğu 200A/mm2'yi geçmemelidir.

(4) Hareketli konumdaki izolasyon fişi, kısa-devre darbe akımına dayanmalı ve iyi bir temas sağlamalıdır.

(5) Arabayı dışarı çekerken izolasyon fişinin çıkarılmış olduğundan emin olun. Canlı bölümlere erişimi önlemek için bölmelerdeki açıklıklar otomatik olarak kapatılır.

(6) Anahtar kabinindeki bileşenler, kilitlerle donatılmalıdır. Araba ancak devre kesicinin bağlantısı kesildiğinde dışarı çekilebilir. Topraklama anahtarı ve devre kesici güvenilir bir şekilde kilitlenmelidir. Topraklama anahtarının çalışması için çıkış tarafını gösteren açık bir gösterge bulunmalıdır. Voltaj yok ve yanlış çalışmayı önlemek için devre kesici açık.

(7) Kabin gövdesi metalden yapılmalı, gövde koruma düzenlemelerinin gerekliliklerini karşılamalıdır ve kabin gövdesinin bir parçası olarak ne zemin ne de duvar kullanılamaz (kabin altı iki kablonun birbirine geçmesine izin vermelidir). alttan geçirin ve lastik tamponlar vb. gibi terminaller olarak kullanılabilir. Kablo odası, büyük-kesitli kablolar ve sıfır-sıralı akım trafoları kurmak için yeterli kurulum alanına sahip olmalıdır).

(8) Normal bakım için kapılar ve kapaklar el aletleri olmadan açılacak ancak operatör güvenliği için kilitleri olacaktır. Ayrıca özel asma kilitler sağlanmalıdır.

(9) Gövde üzerinde bir gözlem portu varsa, yeterli mekanik dayanıma sahip olmalı ve gövde ile elektrikli bileşenler arasındaki güvenlik mesafesini ve elektrostatik ekranlama önlemlerini dikkate almalıdır.

(10) Hava deliği veya egzoz portu, gövde ile aynı güvenlik seviyesine sahip olmalıdır.

(11) Ayırıcı, koruma standartlarını karşılamalı ve yalıtkan ayırıcı, güç frekansı dayanım gerilimi testine dayanabilmelidir. Ana devre ile yalıtkan bölme arasında, nominal voltajın yüzde 150'sinin dayanma voltajı testine dayanabilmesi için yeterli hava boşluğu olmalıdır.

(12) Her kabinede bulunan baralar ayrı bir bara kompartımanına monte edilmelidir. Baralar ve kablolar bakır bant ile bağlanabilir. Faz sırası, birinci faz L1 (sarı ile gösterilir), ikinci faz L2 (yeşil ile gösterilir), üçüncü faz L3 (kırmızı ile gösterilir) yukarıdan aşağıya veya soldan sağa veya içeriden dışarıya gider.
