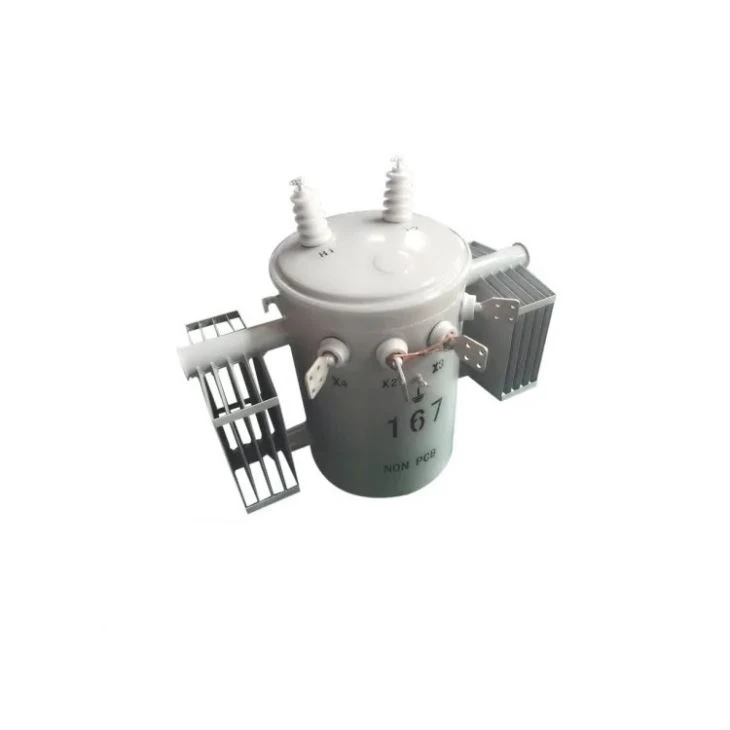

Tek Fazlı Direğe Monteli Transformatörler

Tek Fazlı Direğe Monteli Transformatörler

Açıklama

Havai transformatör, tek-fazlı bir yük sağlamak için tek başına veya üç-fazlı bir yük sağlamak için gruptaki üç üniteden biri olarak kullanılabilir. Yağlı tip transformatörlerdir. Cihaz doğrudan ahşap direklere veya beton direklere monte edilebileceği gibi üç-fazlı kullanım için direklerin üzerine kümeler de monte edilebilir. Tek-fazlı havai dağıtım transformatörlerimiz genellikle kırsal alanlarda, uzak bölgelerde, dağınık köylerde ve diğer yerlerde günlük aydınlatma, tarımsal üretim ve endüstriyel tesisler için yüksek-kaliteli güç sağlamak amacıyla kullanılır. Ayrıca demiryollarında ve kentsel elektrik şebekelerinde-enerji tasarrufu sağlayan projeler için de uygundur.

Batılı gelişmiş ülkelerde, Güneydoğu Asya'da, Kuzey ve Güney Amerika'da dağıtım transformatörü olarak çok sayıda tek fazlı-fazlı transformatör kullanılmaktadır. Dağıtılmış güç kaynağına sahip güç dağıtım şebekesinde, tek-fazlı transformatörlerin dağıtım transformatörleri olarak büyük avantajları vardır. Düşük-gerilimli güç dağıtım hatlarının uzunluğunu azaltabilir, hat kayıplarını azaltabilir ve güç kaynağı kalitesini iyileştirebilir. Son yıllarda, ülkemin Devlet Şebekesi de bazı bölgelerde yavaş yavaş pilot tek-fazlı transformatörleri tanıtmaya başladı. Fengyuan tarafından üretilen direğe-monteli tek-fazlı transformatör, yüksek-verimli ve enerji tasarruflu bir yara çekirdek yapısı tasarımını benimser ve boyutu küçük, sermaye yatırımı küçük olan, düşük-voltajlı güç kaynağı yarıçapını azaltan ve düşük{14}}voltajlı hat kayıplarını %60'tan fazla azaltabilen bir direğe monteli süspansiyon kurulum yöntemini benimser.

1, Yağa batırılmış transformatör nedir?

Yağa batırılmış transformatör olarak da bilinen yağa batırılmış transformatör, transformatörün sıcaklığını azaltmak için yağ soğutmasını kullanan bir transformatör cihazıdır. Kuru transformatörlerden farklı olarak, yağa batırılmış bir transformatörün ana gövdesi, yalıtım yağıyla doldurulmuş kaynaklı bir çelik yağ tankına monte edilir. Yağa batırılmış bir transformatör çalışırken, bobinden ve demir çekirdekten gelen ısı önce izolasyon yağına, ardından soğutma ortamına dönüştürülür. Kapasiteye göre daldırılmış Serbest soğutma transformatörü ve daldırılmış cebri hava soğutma transformatörüne ayrılabilir.

2, Yağa batırılmış transformatörlerin yapısı ve çalışma prensibi

Yağlı transformatörler yapısal olarak transformatörlere benzerler. Demir çekirdeğin izolasyon şekline göre sınıflandırılan transformatör türlerinden biridir. Bu nedenle, içindeki ekipmanın ısı haritasını azaltabilen, yağa batırılmış bobinlerin tanınabilir özelliklerine sahiptir.

Yağa batırılmış tipin temel bileşenleri manyetik çekirdeklerden, sargılardan ve burçlardan oluşur. Manyetik çekirdek, manyetik akı için bir yol sağlar. Sargı, bir demir çekirdeğin etrafına sarılmış ve bir karton bariyer ve koruyucu tabaka ile yalıtılmış bir iletken bobinden oluşan bir manyetik alan oluşturur. Sargı yalıtım katmanının kalınlığı artan voltajla birlikte artar. Burç, transformatör sargısını trafo merkezine bağlar.

Yağlı tip transformatörler enerji dağıtımı veya trafo merkezleri için kullanılır. Çekirdekleri ve bobinleri, soğuyabilen ve yalıtılabilen yağa batırılmıştır. Yağ, bobin içindeki borular arasında ve bobin ile demir çekirdek bileşenlerinin çevresinde konveksiyon yoluyla dolaşır. Yağ, düşük nominal değerlerde yakıt deposu tarafından ve yüksek nominal değerlerde hava-soğutmalı bir radyatör tarafından harici olarak soğutulur.

3, Yağa batırılmış transformatör çeşitleri

İki ana tip yağlı transformatör vardır: tek-fazlı transformatör ve üç-fazlı transformatör.

A. Tek fazlı yağa batırılmış transformatör

B. Üç-fazlı yağlı transformatör

4, Yağa batırılmış transformatörlerin kullanım amacı

Yağlı tip transformatörler dış mekan kullanımı için zemine, tabana veya direğe monte edilebilir. İletim ve dağıtım ağları, yenilenebilir enerji üretimi ve küçük endüstriler dahil olmak üzere çeşitli uygulamalarda verimli performans sağlarlar.

Yağ transformatörü büyük bir kapasiteye sahiptir, bu nedenle çok fazla elektrik tasarrufu sağlayacak, enerji kaybını en aza indirecek, enerji tasarrufu sağlayacak ve kullanıcı maliyetlerini azaltacaktır. Sadece bu da değil, makinedeki yağ aynı zamanda dahili kablo damarlarını da soğutabilir, böylece transformatör ekipmanının dayanıklılığını ve elektrik performansını artırabilir.

5, Yağa-daldırılmış transformatörlerin kullanımına ilişkin önlemler

1. Yağa batırılmış transformatörler, işletim için yağ kullanır, bu nedenle yağın kalitesi, transformatörün ömrünü ve güvenliğini önemli ölçüde etkileyecektir.

2. Kullanım sırasında makinenin normal ve güvenli çalışmasını sağlamak için transformatör sisteminin düzenli olarak denetlenmesi ve bakımının yapılması gerekir. Aksi halde sorun yaşama riski ve aşırı tehlike söz konusudur.

3. Petrolün ürettiği atıklar çevreyi kirletme ve çevredeki insanların yaşamlarını etkileme eğilimindedir. Bu nedenle atıkların kademeli olarak bertaraf edilmesi de önemlidir

İletim havai yapı sistemindeki ürün özellikleri:

• Ürün tek-fazlı veya 3 tek-fazlı grupta üç-fazlı olarak çalıştırılabilir

• Basit ve hızlı kurulum

• Güzel ve modern görünüm

• Mükemmel yalıtım ve sızdırmazlık sistemi

• Daha yüksek sistem güvenilirliği

• Daha düşük işletme maliyetleri

İki tür tek-fazlı dağıtım transformatörü sağlayın

Ortak tür ve tam kendini-koruma türü

Silikon çelik levha ve amorf alaşımlı çekirdekler

Ürün Özellikleri

Frekans: 50 veya 60Hz

Kapasite aralığı kVA: 5~500

Birincil Gerilim: 2.4kV-35kV

•İkincil Gerilim: 120-600V

Nominal Kapasite	Gerilim grubu(KV)		Kayıp(KW)		Yük-akımı yok	Empedans	Ağırlık(kg)
(KVA)	YG	AG	Yük- yok	Yük	%	%	Makine	Yağ	Brüt
5	13.8	0.22	35	145	4	3.5	50	40	130
10	13.2	0.24	55	260	3.5		65	40	150
16	11		65	365	3.2		80	40	180
20	10.5		80	430	3		100	50	205
30	10		100	625	2.5		115	50	225
40	10		125	775	2.5		150	55	270
50	6.3		150	950	2.3		175	70	310
63	6		180	1135	2.1		190	80	340
80			200	1400	2		240	100	420
100			240	1650	1.9		295	100	490
125			285	1950	1.8		370	110	560
160			365	2365	1.7		430	130	650

ÜRÜN FOTOĞRAFI

_20230320093321

_20230320093328

_20230320093334

_20230512090945

_20230512091119

H59 OIL TRANSFORMER

H59

H61

oil immersed transformer (2)

oil immersed transformer (3)

ÜRÜN SERİSİMİZ

ALÇAK GERİLİM ŞALTER, GCS/MNS/GCK/GGD/SMC/JP/

YÜKSEK GERİLİM ŞALTER,KYN28A/KYN61-40.5/SF6/XGN-12/HXGN

TRAFO,H59/H61 YAĞLI TRANSFORMATÖR,VE KURU TİP TRAFO

Avrupa kutu-tipi trafo merkezi

SERTİFİKA

CQC

SERGİ

Şirket Profili

Temmuz 2010'da kurulan Henan Fengyuan Power Technology Co., Ltd., 20 milyon yuan kayıtlı sermayeye, 50 milyon yuan sabit varlığa, 200'den fazla çalışana ve yaklaşık 100 milyon yuan yıllık üretim değerine sahiptir. Kutu-tipi trafo merkezi, dağıtım dolabı/kutusu, çekmeceli dolap, halka ağ dolabı, şişirilebilir dolap, kablo dağıtım kutusu vb. gibi yüksek ve alçak gerilim ekipmanlarının komple setlerinin Ar-Ge'si ve üretiminde uzmanlaşmıştır. Ayrıca güç kurulumu ve hat yenileme projelerinin bir kısmını üstlenmektedir. "Dürüstlük, önce müşteri" anlayışıyla müşterilerimize yüksek kaliteli ve verimli hizmet sunacağız.

Tüm müşterilerimizle işbirliğimizi geliştirmek için rekabetçi fiyatlar, yüksek kaliteli ürünler, zamanında sevkiyat ve verimli hizmetler sunuyoruz. Uluslararası gelenek ve uygulamalara uygun ticaret yapıyoruz. Müşterilerimiz ve ortaklarımızla işbirliği ve karşılıklı yarar temelinde işlerimizi genişletmek istiyoruz.

Üretme

Factory

PAKETLEME ve TESLİMAT

baozhuang_

SSS

S1: OEM/ODM mevcut mu?

A1: Evet! Ürünlerimiz özelleştirilebilir. Tasarım ve mühendislerden oluşan bir ekibimiz var ve ürünleri müşterilerin çizimlerine veya gereksinimlerine göre özelleştirebiliyoruz.

S2: MOQ'unuz nedir?

A2: Bir set.

S3: Teslim süresi nasıl?

A3: Sipariş miktarınıza bağlıdır, genellikle yaklaşık 30 gün sürer.

S4: Kaliteyi nasıl kontrol ediyorsunuz?

A4: Kaliteyi sağlamak için bir kalite kontrol ekibimiz var ve her adım standartları karşılıyor. Aynı zamanda ihtiyaç duyulması halinde sizler için fotoğraf ve video çekimi de gerçekleştireceğiz. Paketleme ve nakliye öncesinde tüm ürünler tamamen monte edilecek ve dikkatlice test edilecektir.

DAHA FAZLA VİDEO

Facebook

https://www.facebook.com/bob.niu.35/

youtube

www.youtube.com/channel/UC5IP4dL0UTQG4fgAOa3UhWA

heyecan

https://twitter.com/FengyuanE

Bu ürün genellikle özelleştirilmiştir.

Biz bir üreticiyiz ve müşteri ihtiyaçlarına göre çözümler tasarlayıp sunabilen profesyonel bir teknik departmanımız var.

Tasarım çizimlerini almak için lütfen satış personelimizle iletişime geçin.

Referansınız için müşteri örneklerimizi burada bulabilirsiniz

Togo müşterisi

TANIMLAR	BİRİMLER	ÖZEL VERİLER	ADAY VERİLERİ
Yapımcı		Belirtilecek
Referans standardı		IEC 60076
Tip		Faz
KDV		Hermetik
Uygulamak		Tropikalleştirilmiş
Dielektrik		PCB-içermeyen yağ
Kurulum		Kutupta
Çalışma ortam sıcaklığı	derece	45
Nominal frekans	Hz.	50
Nominal güç	Kva	100
Nominal birincil voltaj	KV	20
İlkokula tahsis edilen izolasyon seviyesi	KV	24
İlkokuldaki aşama sayısı		03
İkincil voltaj	V	400/230
Yüksüz durumdayken M tarafında voltaj ayar aralığı	%	±2.5
Kaplin		DYn11
Kısa devre gerilimi	%	4 – 4.5
Tek yük için nötr boyut	%	100
Maksimum vakum kayıpları	W	230 - 460
Maksimum yükten kaynaklanan kayıplar	W	1450 - 2350
Maksimum kararlı-durum yağ sıcaklığı	derece	55
Kararlı durumda sargıların maksimum sıcaklığı	derece	60
Sargı malzemesi		Elektrolitik bakır
Maksimum gürültü seviyesi	Veritabanı	52
50Hz endüstriyel frekans tutma, 1 dk	KV	50 – 70
Şok dalgası direnci (1,2/50 mikro)	KV	125 - 170
Soğutma		ONAN
İsim plakası		01
Topraklama bağlantısı		01
Boyutlar Yükseklik/genişlik/derinlik	mm x mm x mm	1200 X 1270 X 820
Yağ dahil transformatörün toplam kütlesi	Kilogram	700
Yağ kütlesi	Kilogram	160
BOYAMAK
		§ Tropikalleştirilmiş ve-pas önleyici
	Sayı	§ Katmanlar
		§ Bağlayıcı
		§ Renk
		Planlar ve teknik diyagramlar sağlanacaktır.
