33KV Kademeli 10/13.33 MVA Yağa Daldırılmış Güç Transformatörü

33KV Kademeli 10/13.33 MVA Yağa Daldırılmış Güç Transformatörü

Yağ Dağıtım trafoları, sanayi ve maden işletmeleri ile sivil binaların güç kaynağı ve dağıtım sistemlerinde önemli ekipmanlardan biridir. 10 (6) kV veya 35kV olan şebeke gerilimini kullanıcıların kullandığı 230/400V bara gerilimine düşürürler. Bu ürün AC 50 (60) Hz, üç fazlı maksimum Ad plakası kapasitesi 2500 kVA (tek fazlı maksimum Ad plakası kapasitesi 833 kVA, tek fazlı transformatör genellikle tavsiye edilmez) için uygundur ve iç mekanlarda (dış mekanlarda) kullanılabilir. Kapasite 315kVA ve altına düştüğünde direk üzerine monte edilebilir. Ortam sıcaklığı 40 dereceden yüksek değil, -25 dereceden düşük değil, maksimum günlük ortalama sıcaklık 30 derece, maksimum yıllık ortalama sıcaklık 20 derece ve bağıl nem yüzde 90'dan fazla değil (ortam sıcaklık 25 derecedir), Rakım 1000m'yi geçmemelidir. Yukarıdaki kullanım koşullarına uymuyorsa, ilgili GB6450-86 hükümleri uyarınca uygun kota ayarlamaları yapılmalıdır.

geliştirme geçmişi

Trafo yağı, yanma potansiyeli olan ve çevresel sakıncaları olan petrol bazlı bir sıvıdır. Bununla birlikte, trafo yağının mükemmel performansı ve düşük fiyatı nedeniyle, güç trafolarının büyük çoğunluğu hala yalıtım ve soğutma ortamı olarak trafo yağı kullanmaktadır.

19. yüzyılın sonlarında transformatörlerin yalıtım ve soğutma ortamı olarak trafo yağını kullanmaya başlaması, yağlı transformatörlerin ortaya çıkmasına neden olmuştur. Bol miktarda doğal depolama ve düşük fiyatların yanı sıra, trafo yağı aşağıdaki özellikleri nedeniyle yaygın olarak kullanılmaktadır.

1) Fiber malzemelerle birlikte kullanıldığında yalıtım performansı iyidir, bu da yalıtım mesafesini azaltabilir ve maliyetleri azaltabilir.

2) Trafo yağı düşük viskoziteye ve iyi ısı transfer performansına sahiptir.

3) Demir çekirdeği ve sargıyı havadaki nemin etkisinden etkili bir şekilde koruyabilir.

4) Yalıtım kağıdını ve kartonu oksijenin etkisinden koruyun, yalıtım malzemelerinin eskimesini azaltın ve transformatörlerin hizmet ömrünü uzatın.

Bazı özel amaçlı küçük ve orta ölçekli transformatörler ile gazlı transformatörler dışında, büyük ve orta ölçekli transformatörlerin büyük çoğunluğu soğutma ve izolasyon ortamı olarak halen trafo yağı kullanmaktadır.

Transformatör yağı ile emprenye edilen transformatörlerin yalıtımı A ısıl dayanım derecesine ve 105 derece uzun süreli çalışma sıcaklığına sahiptir.

sınıflandırma

Faz farklılaşması

Üç fazlı transformatörler ve tek fazlı transformatörler olarak ayrılabilir. Üç fazlı güç sistemlerinde genellikle üç fazlı transformatörler kullanılır. Kapasite çok büyük olduğunda ve nakliye koşullarıyla sınırlı olduğunda, üç fazlı güç sistemlerinde trafo gruplarını oluşturmak için üç tek fazlı trafo da kullanılabilir.

Sargı farklılaşması

Çift sargılı transformatörlere ve üçlü sargı transformatörlerine ayrılabilir. Genellikle transformatörler, demir çekirdek üzerinde biri orijinal sargısı, diğeri sekonder sargısı olmak üzere iki sargısı bulunan çift sargılı transformatörlerdir. Üç sargılı bir transformatör, üç farklı gerilim iletim hattını bağlamak için kullanılan daha büyük kapasiteli (5600 kVA'nın üzerinde) bir transformatördür. Özel durumlarda, daha fazla sargı kullanan Saton transformatörleri de vardır.

Yapısal sınıflandırma

Çekirdek tipi transformatörler ve kabuk tipi transformatörler olarak ayrılabilir. Sargı demir çekirdeğin etrafına sarılırsa, demir çekirdekli bir transformatördür; Demir çekirdek, sargının çevresine sarılırsa, bu bir demir kabuk transformatörüdür. İkisi yapı olarak sadece biraz farklıdır ve prensipte temel bir farkları yoktur. Güç transformatörlerinin tamamı demir çekirdekli tiptedir.

Transformatör esas olarak bir demir çekirdek, sargı, yağ tankı, koruyucu, yalıtım kovanı, kademe değiştirici ve gaz rölesinden oluşur.

1. Demir çekirdek

Demir çekirdek, bir transformatörün manyetik devre parçasıdır. Çalışma sırasında, ısı üretmek için histerezis kaybı ve girdap akımı kaybı üretilir. Isıtma kaybını azaltmak ve hacmi ve ağırlığı azaltmak için, demir çekirdek, 0,35 mm'den daha düşük yüksek manyetik iletkenlik katsayısına sahip, soğuk haddelenmiş tane yönelimli silikon çelik levhalardan oluşur. Demir nüvedeki sarımın düzenine göre nüve tipi ve kabuk tipi olmak üzere iki tipi vardır.

Büyük kapasiteli transformatörlerde, demir çekirdeğin kaybından kaynaklanan ısının, sirkülasyon sırasında yalıtkan yağ tarafından tamamen taşınabilmesini sağlamak için, iyi bir soğutma etkisi elde etmek için, genellikle demir çekirdeğe soğutma yağı kanalları yerleştirilir. .

2. sarma

Sargı ve demir çekirdek, transformatörün çekirdek bileşenleridir. Sargının kendi direnci veya eklemlerdeki temas direnci nedeniyle, ısının üretildiği Joule kanunundan bilinmektedir. Bu nedenle sargı, anma akımından daha yüksek bir akımı uzun süre geçiremez. Ayrıca kısa devre akımı geçerken sargı üzerinde önemli bir elektromanyetik kuvvet oluşacak ve transformatöre zarar verecektir. İki temel sargı türü vardır: eşmerkezli ve örtüşen.

Transformatör sargılarının ana arızaları, sargılar arası kısa devreler ve kasaya kısa devrelerdir. Dönüşler arası kısa devreler esas olarak yalıtımın eskimesinden veya trafo aşırı yüklemesi sırasında ve kısa devreler nedeniyle yalıtımın mekanik olarak hasar görmesinden kaynaklanır. Transformatörün içindeki yağ seviyesi düştüğünde, sargının yağ seviyesini açığa çıkarmasına neden olur, dönüşler arası kısa devreler de oluşabilir; Ayrıca, bir kısa devre olduğunda, aşırı akımın etkisi nedeniyle sargı deforme olur, izolasyonda mekanik hasara neden olur ve ayrıca dönüşler arası kısa devrelere neden olur. Sargılar arası kısa devre olduğunda, kısa devre sargısının içindeki akım anma değerini aşabilir, ancak tüm sargı akımı anma değerini aşamaz. Bu durumda gaz koruması devreye girecek ve ciddi durumlarda diferansiyel koruma cihazı da devreye girecektir. Muhafazadaki kısa devrenin nedeni ayrıca yalıtımın eskimesi, yağ nemi, yağ seviyesinin düşmesi veya çalışma sırasında şimşek ve aşırı gerilimden kaynaklanır. Ek olarak, bir kısa devre oluştuğunda, aşırı akım nedeniyle sargının deformasyonu da kasada bir kısa devreye neden olabilir. Muhafazaya bir kısa devre olduğunda, genellikle gaz koruma cihazının hareketi ve topraklama koruma eylemidir.

3. Yakıt deposu

Yağa daldırılmış bir transformatörün gövdesi (sargı ve demir çekirdek), çelik levhalarla kaynaklanmış transformatör yağıyla dolu bir tanka kurulur. Orta ve küçük transformatörlerin yağ deposu bir kutu kabuğu ve bir kutu kapağından oluşur. Transformatör gövdesi, kutu kabuğunun içine yerleştirilmiştir ve kutu kapağı, bakım için gövdeyi kaldırmak üzere açılabilir.

Yalıtım soğutma sınıflandırması

Yağlı transformatörler ve kuru tip transformatörler olarak ikiye ayrılabilir. Yalıtım ve soğutma koşullarını iyileştirmek için, transformatörün demir çekirdeği ve sargısı, transformatör yağı ile doldurulmuş yağ tankına birlikte daldırılır. Sokak lambaları ve maden aydınlatması gibi özel durumlarda kuru trafolar da kullanılmaktadır.

Yağa daldırılmış tip

1. Kapalı olmayan yağa daldırılmış transformatörler: esas olarak endüstriyel ve madencilik işletmelerinde, tarımda ve sivil binalarda yaygın olarak kullanılan S8, S9, S10 ve diğer seri ürünler dahil.

2. Kapalı yağa daldırılmış transformatörler: genellikle petrol ve kimya endüstrilerinde yüksek petrol kirliliği ve kimyasal maddeler bulunan yerlerde kullanılan S9, S9-M, S10-M ve diğer ürün serilerini içerir.

3. Sızdırmaz yağa daldırılmış transformatörler: temel olarak BS9, S9-, S10-, S11-MR, SH, SH12-M ve diğer ürün serilerinde mevcuttur. sanayi ve maden işletmeleri, tarım ve sivil binalar gibi çeşitli yerlerde elektrik dağıtımı için kullanılabilir.

Ayrıca, belirli amaçlar için çeşitli özel transformatörler bulunmaktadır. Örneğin, test için yüksek voltaj transformatörleri, elektrikli fırınlar için transformatörler, kaynak için transformatörler ve tristör devreleri için transformatörler, Ölçü aletleri için gerilim transformatörü ve akım transformatörleri.

Performans özellikleri

A. Yağa batırılmış transformatörlerin alçak gerilim sargısı, küçük kapasiteli bakır teller dışında genellikle bakır folyo sargılı silindirik bir yapı kullanır; Yüksek voltajlı sargı, amper dönüşlerinin dengeli dağılımını, düşük manyetik sızıntıyı, yüksek mekanik mukavemeti ve güçlü kısa devre direncini sağlayan çok katmanlı bir silindirik yapı benimser.

B. Demir çekirdek ve sargının her biri sabitleme önlemlerini benimser ve cihazın yüksekliği ve alçak gerilim kabloları gibi sabitleme parçaları, kendinden kilitlemeli gevşeme önleyici somunlarla donatılmıştır. Asılı olmayan bir çekirdek yapıyı benimserler ve nakliye darbelerine dayanabilirler.

C. Bobin ve demir çekirdek vakumla kurutulur ve trafo yağı süzülür ve trafo içindeki nemi en aza indirmek için bir vakum işlemi kullanılarak enjekte edilir.

D. Yağ deposu, sıcaklık değişikliklerinden kaynaklanan yağ hacmindeki değişikliği telafi etmek için solunum işlevine sahip oluklu plakaları benimser. Bu nedenle, bu üründe, transformatörün yüksekliğini açıkça azaltan bir yağ depolama tankı yoktur.

e. Yağ depolama tankının oluklu saclarla değiştirilmesi nedeniyle, trafo yağı dışarıdan izole edilerek oksijen ve su girişi etkin bir şekilde engellenir, bu da yalıtım performansının düşmesine neden olabilir.

F. Yukarıdaki beş performans noktasına dayanarak, yağa batırılmış transformatörün normal çalışma sırasında yağ değişimi gerektirmemesini sağlayarak, transformatörün bakım maliyetini büyük ölçüde azaltır ve hizmet ömrünü uzatır.

Anahtar seçim noktaları

Doğayı yükle

1) Çok sayıda birincil veya ikincil yük olduğunda, iki veya daha fazla transformatör kurulması tavsiye edilir. Trafolardan herhangi birinin bağlantısı kesildiğinde, kalan trafoların kapasitesi birincil ve ikincil yüklerin elektrik tüketimini karşılayabilir. 1, İkincil yük mümkün olduğunca konsantre olmalı ve çok dağılmamalıdır.

2) Mevsimsel yük kapasitesinin fazla olduğu durumlarda özel trafolar kurulmalıdır. Örneğin, büyük sivil binalardaki klimaların ve dondurucuların yükü ve elektrikli ısıtmanın ısıtma yükü.

3) Konsantre yük büyük olduğunda özel transformatörler kurulmalıdır. Büyük ısıtma ekipmanları, büyük X-ray cihazları, elektrik ark fırınları vb.

4) Aydınlatma yükü fazlaysa veya güç ve aydınlatma için ortak bir trafo kullanılması aydınlatma kalitesini ve ampul ömrünü ciddi şekilde etkiliyorsa, özel bir aydınlatma trafosu takılabilir. Genel olarak, güç ve aydınlatma bir transformatörü paylaşır.

Kullanım ortamı

Normal orta koşullar altında, endüstriyel ve madencilik işletmeleri, tarım için bağımsız veya bağlı Elektrik trafo merkezi ve yerleşim alanları için bağımsız Elektrik trafo merkezi gibi yağa batırılmış trafolar veya kuru tip trafolar seçilebilir. Seçim için mevcut olan transformatörler arasında S8, S9, S10, SC (B) 9, SC (B) 10 vb. bulunur.

Sıcaklık ortamı

① 220 derece sıcaklıkta uzun süreli stabiliteyi koruyun

② 350 derece sıcaklıkta kısa süreli çalışmaya dayanabilir

③ Geniş bir sıcaklık ve nem aralığında istikrarlı performansı koruyun

④ 250 derece sıcaklıkta erimez, akmaz veya yanmayı desteklemez

⑤ 750 derecelik bir sıcaklıkta toksik veya aşındırıcı gazlar salınmaz

Kurulum gereksinimleri

1. Transformatörün temel rayı yatay olmalı ve yağ koruyucunun eğimi yüzde 1-1,5 olmalıdır.

2. Transformatörler güçlendirilmelidir.

3. Transformatörün primer ve sekonder uçları burç üzerinde gerilime neden olmamalıdır.

Transformatör kabuğu, bir üçlü 800KVA (gaz rölesi kurun) oluşturmak için nötr noktasına ve topraklama cihazına sıkıca bağlanır.

karakteristik

avantaj

1. Transformatör yağı iyi bir izolasyona ve ısıl iletkenliğe sahiptir, buna karşılık transformatör yağı ucuzdur.

2. Transformatörlerde yüksek kapasiteli ısı dağılımı ve yüksek voltaj yalıtımı problemini çözebilir.

dezavantaj

1. Transformatör yağı yanıcıdır ve alevle karşılaştığında yanabilir ve patlayabilir.

2. Trafo yağı insan sağlığına zararlıdır

3. Trafo yağının düzenli olarak kontrol edilmesi gerekiyor

4. Yağa batırılmış trafoların sızdırmazlık performansı zayıftır ve eskimesi gerekir, bu da çalışma sahasında ekipmanın güvenli çalışmasını etkileyen ve aynı zamanda çevreyi de etkileyen ciddi yağ sızıntısına neden olur.

5. Yağlı transformatörlerin izolasyon seviyesi düşük olup, A Sınıfı izolasyona göre tasarlanıp imal edilmektedir.























S5: OEM/ODM mevcut mu?

C: Evet, öyle! Ürünlerimiz Özelleştirilebilir. Tasarım ve mühendislik ekiplerimiz var, ürünleri müşterilerin çizimlerine veya gereksinimlerine göre özelleştirebiliriz.



S6: Üretici veya ticaret şirketi misiniz?
A: Biz bir fabrikayız, 20 yıllık üretici tecrübesine sahip yüzde 100 profesyonel bir üretici olarak, müşterilerin gereksinimlerine göre ürünler üretebiliriz ve ayrıca ürünlerin kalitesini yüzde 100 kontrol edebiliriz.



S7: Fiyat müzakere edilebilir mi?

A: evet, fiyat tartışılabilir. Miktar veya paketinize göre değiştirilebilir



S8: Muayene nasıl olur?

C: Hammaddeden son ürünlere kadar sıcaklık artışı testi, tuz püskürtme testi iletken tipi testi, mekanik ömür testi dahil olmak üzere tüm denetim sistemine sahibiz.



S9: Ödeme koşulları nedir?

A: TT, Paypal,Western Union,Alibaba ticaret güvencesi ve L/C kabul edilebilir. Yüzde 30 T/T peşin, sevkiyat öncesi yüzde 70 denge.



S10 : Şirketin sunduğu hizmet nedir?

C: Farklı müşteri gereksinimlerine ulaşmak için kalıp tasarlayabilen ve geliştirebilen profesyonel mühendis ekibimiz var.

Ayrıca satış öncesinden satış sonrasına kadar iyi hizmet sunmak için satış ekibimiz var.





Bu ürün genellikle özelleştirilmiştir.
Biz bir üreticiyiz ve müşteri ihtiyaçlarına göre çözümler tasarlayabilen ve sağlayabilen profesyonel bir teknik departmanımız var.
Lütfen bize bilgi göndermek için aşağıdaki butona tıklayın ve satış personelimiz size tasarım çizimlerini sağlamak için sizinle iletişime geçecektir.



İşte referansınız için müşteri örneklerimiz

Rus müşteriler

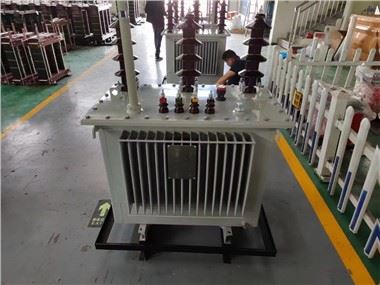

Veri sayfası N derece 2-A: Trafo Y61 33 kV/400V, 160 kVA

TANIMLAMALAR	S BİRİMLERİ	ÖZEL VERİLER	ADAY VERİLERİ
yapıcı		belirtilecek
referans standardı		IEC 60076
Tip		Faz
KDV		hermetik
Uygulamak		tropikalleşmiş
Dielektrik		PCB içermeyen yağ
Kurulum		direk üzerinde
Çalışma ortamı sıcaklığı	derece	45
Orantılı frekans	Hz.	50
Anma gücü	Kva	160
Nominal birincil gerilim	kv	33
İlkokula atanan izolasyon düzeyi	kv	36
İlkokuldaki aşama sayısı		03
ikincil voltaj	V	400/230
Yüksüzken M tarafında voltaj ayar aralığı	yüzde	±2.5
kaplin		Yzn11
Kısa devre gerilimi	yüzde	4 - 4.5
Bir yük için nötr boyutlu	yüzde	100
Maksimum vakum kayıpları	W	230 – 460
Maxi yükten kaynaklanan kayıplar	W	1450 - 2350
Maksimum sabit durum yağ sıcaklığı	derece	55
Kararlı durumda sargıların maksimum sıcaklığı	derece	60
sarma malzemesi		elektrolitik bakır
Maksimum gürültü seviyesi	Db	52
50Hz endüstriyel frekans tutma, 1 dk	kv	50 - 70
Şok dalgası direnci (1,2/50 mikro)	kv	125 - 170
Soğutma		ONAN
İsim levhası		01
Topraklama bağlantısı		01
Boyutlar Yükseklik/genişlik/derinlik	mm x mm x mm	1200 X 1050 X 710
Yağ dahil trafonun toplam kütlesi	Kilogram	400
Yağ kütlesi	Kilogram	90
BOYAMAK
		Tropikal ve pas önleyici
		Katmanlar
		Bağlayıcı
		Renk
		Planlar ve teknik diyagramlar sağlanacaktır.



DAHA FAZLA DETAY İHTİYACINIZ VARSA, LÜTFEN BİZE ULAŞIN
