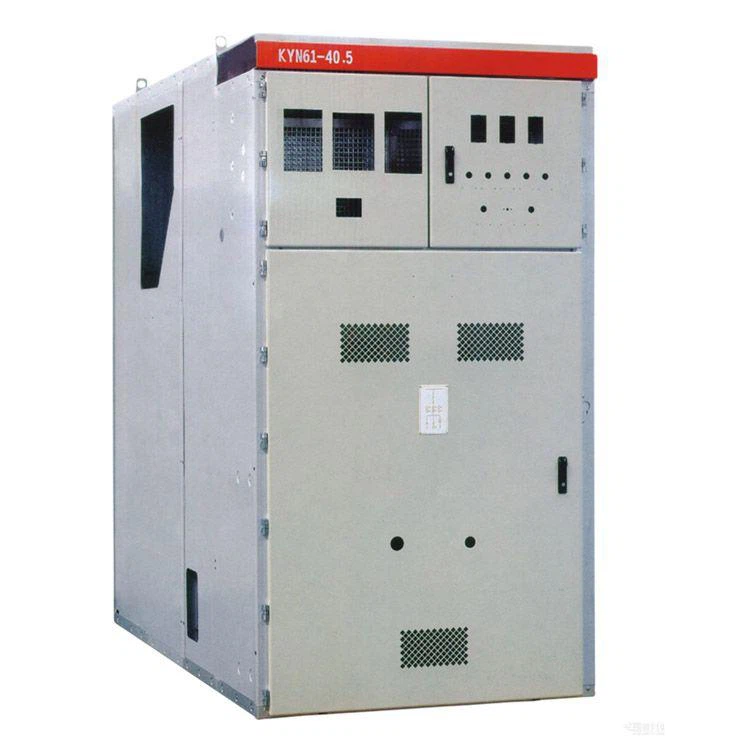

KYN61-40.5 Yüksek Gerilim Hücresi
KYN61-40.5 Elektriği kabul etmek ve dağıtmak ve devreleri kontrol etmek, korumak ve izlemek için üç fazlı AC 50Hz güç sistemine uyarlanmış zırhlı metal kapalı şalt cihazı.
Açıklama
KYN61-40.5 Yüksek Gerilim Hücresi
KYN61-40,5 yüksek gerilim şalt cihazı 40.5kV, üç fazlı, AC, 50/60Hz elektrik şebekesi için uygundur, elektrik enerjisinin alınması ve dağıtılması için kullanılır ve ayrıca kontrol, izleme ve koruma için kullanılır. Genel güç sistemleri ve sık operasyonların olduğu durumlar için uygundur.
Bu yüksek gerilim şalt cihazı GB3906, IEC298 ve diğer standartların gereksinimlerini karşılayabilir. Ayrıca"beş önlem" devre kesicinin hatalı çalışmasını önleme, yük taşıma arabasının önlenmesi, topraklama anahtarı topraklama konumundayken topraklama anahtarının açılmasını önleme, topraklama anahtarının topraklama konumundan iletilmesini önleme, elektrik izolasyonunun hatalı girişi.
KYN61-40,5 yüksek gerilim şalt teknik parametresi:
Numara. | Öğeler | Birim | parametreler | ||
1 | anma gerilimi | KV | 40.5 | ||
2 | Orantılı frekans | Hz. | 50 | ||
3 | Ana bara anma akımı | A | 1250,1600,1200 | ||
4 | Şube barası anma akımı | A | 630/1250/ 1600 | ||
5 | Anma yalıtım seviyesi | 1dk'da güç frekansı dayanım gerilimi (Etkili değer) | Faz-faz, Faz-zemin | KV | 95 |
Birincil izolasyon kırığı | KV | 115 | |||
Yıldırım Darbe Dayanım Gerilimi (en yüksek değer) | Faz-faz, Faz-zemin | KV | 185 | ||
Birincil izolasyon kırığı | KV | 215 | |||
Yardımcı kontrol devresinin güç frekansı dayanma gerilimi | V | 2000 | |||
6 | Anma kısa devre kesme akımı | KA | 25/31.5 | ||
7 | Nominal kısa devre kapatma akımı (tepe değeri) | KA | 63/80 | ||
8 | Anma kısa süreli dayanma akımı (4S) | KA | 25/31.5 | ||
9 | Anma tepe dayanma akımı | KA | 63/80 | ||
10 | Yardımcı kontrol devresinin anma gerilimi | V | -110,-220,~220 | ||
11 | Koruma sınıfı | Muhafaza IP4X, IP2X Devre kesicinin kapısı açıldığında | |||
12 | Anahat boyutu (genişlik * derinlik * yükseklik) | mm | 1400(1200)*2800(2600)*2600(*dahili bir dijital SF6 el arabası şeması içerir) | ||
13 | ağırlık | kilogram | ~2300 | ||
