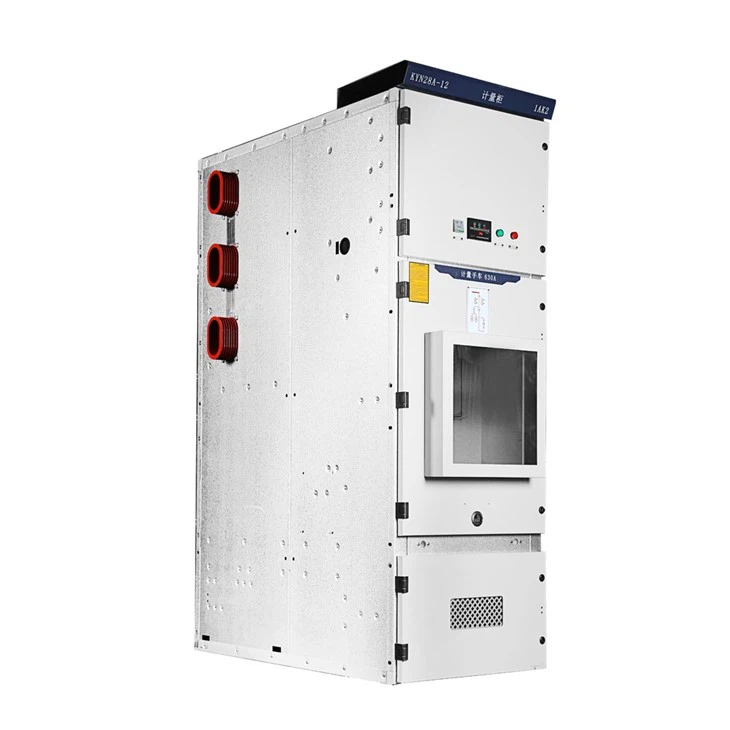

11kv KYN28 Vakumlu Kesici Şalt Panosu

11kv KYN28 vakum devre kesici şalt paneli

KYN28A-12 şalt, Çin'de yaygın olarak kullanılan bir yüksek voltaj şalt cihazıdır ve tam adı: kapalı mekan metal zırhlı hareketli şalt. Anma gerilimi 3,6kV ile 12kV arasındadır ve özelliği, donanımlı vakumlu devre kesicinin, şalt cihazının ön kabininin ortasında bulunan merkezi bir tip olmasıdır. Bu nedenle, alt alan kaydedilir ve diğer şemaların genişletilmesi için veya bir kablo bölmesi olarak kullanılabilir.

Servis şartları

◎ Ortam hava sıcaklığı: -15 derece ~ artı 40 derece ;

◎ Bağıl nem: Günlük ortalama yüzde 95 ve günlük ortalama su buharı basıncı < 2,2kPa;

◎ Aylık ortalama «yüzde 90 ve aylık ortalama su buharı basıncı < 1,8kPa;

© Rakım: ^1000m;

◎ Sismik yoğunluk: Ms8'in ötesinde değil.

◎ Ortam havası, aşındırıcı veya yanıcı gaz veya buhar kirliliği içermemelidir;

◎ Belirgin bir titreşim yok;

Ana teknik parametreler
Anma gerilimi	.....................................	kV	3.6,7.2,12
Orantılı frekans	.....................................	Hz.	50
Devre kesicinin anma akımı	.....................................	A	630/4000
Şalt cihazının anma akımı	.....................................	A	630/4000
Anma kısa süreli dayanma akımı (4S)	.....................................	kA	20,25,31.5,40
Anma tepe dayanım akımı (tepe)	.....................................	kA	50,63,80,100
Nominal kısa devre kesme akımı	.....................................	kA	20,25,31.5,40
Nominal yalıtım seviyesi 1dk güç frekansı dayanma gerilimi	Kutuptan direğe, kutuptan toprağa	kV	24,32,42
	Açık kişiler arasında	kV	24,32,48
Yıldırım darbe dayanım gerilimi (tepe noktası)	Kutuptan direğe, kutuptan toprağa	kV	40,60,75
	Açık kişiler arasında	kV	46,70,85
Muhafaza IP4X'tir ve bölme kapısı ile devre kesici odası kapısı açıldığında IP2X olur.

Özellikler

1: Kişisel güvenliği sağlamak için KESİN koruma adımı

2: Kablo odası, 9 adede kadar tek damarlı kablo monte edilebilir

3: El arabası için çalışma ve test pozisyonları oluşturulacak ve her iki pozisyon da güvenli ve güvenilir konumlandırma cihazı ve görüntüleme cihazı ile donatılacaktır.

4: Muhafaza tamamen makine aleti ile işlenen ve bükülen ve daha sonra cıvatalanan alüminize ve galvanizli çelik levhadan monte edilmiştir.

5: Yüksek mekanik mukavemete sahip olup, düzgünlüğü ve güzelliği sağlanmıştır.

6: Pano kapısına plastik püskürtülür, ayrıca güçlü darbe direnci ve korozyon koruması kapasitesine sahiptir.

7: Birincil anahtar, ABB'den VD4 vakum devre kesici ve C3 serisi sabit tip yük anahtarı ile sağlanabilir, aynı yabancı anahtar yerine çeşitli ev tipi vakumlu devre kesiciler (VS1, VH1, VK, ZN28 gibi) de sağlanabilir. ürünler.

Şekil 8: Ön kapı, oda içindeki bileşenlerin çalışma durumunu kontrol etmek için bir gözetleme penceresiyle birlikte kurulur.























S5: OEM/ODM mevcut mu?

C: Evet, öyle! Ürünlerimiz Özelleştirilebilir. Tasarım ve mühendislik ekiplerimiz var, ürünleri müşterilerin çizimlerine veya gereksinimlerine göre özelleştirebiliriz.



S6: Üretici veya ticaret şirketi misiniz?
A: Biz bir fabrikayız, 20 yıllık üretici tecrübesine sahip yüzde 100 profesyonel bir üretici olarak, müşterilerin gereksinimlerine göre ürünler üretebiliriz ve ayrıca ürünlerin kalitesini yüzde 100 kontrol edebiliriz.



S7: Fiyat müzakere edilebilir mi?

A: evet, fiyat tartışılabilir. Miktar veya paketinize göre değiştirilebilir



S8: Muayene nasıl olur?

C: Hammaddeden son ürünlere kadar sıcaklık artışı testi, tuz püskürtme testi iletken tipi testi, mekanik ömür testi dahil olmak üzere tüm denetim sistemine sahibiz.



S9: Ödeme koşulları nedir?

A: TT, Paypal,Western Union,Alibaba ticaret güvencesi ve L/C kabul edilebilir. Yüzde 30 T/T peşin, sevkiyat öncesi yüzde 70 denge.



S10 : Şirketin sunduğu hizmet nedir?

C: Farklı müşteri gereksinimlerine ulaşmak için kalıp tasarlayabilen ve geliştirebilen profesyonel mühendis ekibimiz var.

Ayrıca satış öncesinden satış sonrasına kadar iyi hizmet sunmak için satış ekibimiz var.





Bu ürün genellikle özelleştirilmiştir.
Biz bir üreticiyiz ve müşteri ihtiyaçlarına göre çözümler tasarlayabilen ve sağlayabilen profesyonel bir teknik departmanımız var.
Bize bilgi göndermek için lütfen aşağıdaki butona tıklayın ve satış personelimiz size tasarım çizimlerini sağlamak için sizinle iletişime geçecektir.



İşte referansınız için müşteri örneklerimiz

Rumen müşteriler



Veri Sayfası
1.1 710-512-01-MVS1 Ana Trafo Merkezi
Gelen Şalt A01 B01 2
No Bileşen Spesifikasyonu Birim Adet Belirleyici
1 VKB
HVX12-50-31-F 275 mm
Rakım 2000 m'den az veya eşit
Açılış gerilimi DC220V
Kapanış voltajı DC220V
Enerji depolama gerilimi DC220V
1 Çin ayarla
2 VT JDZ-10 10KV/√3/0.1KV/√3 Set 3 Çin
3 AT
LZZBJ9-12 3000/1A 5P20 10VA
5P20 5VA 5Fs5 5VA
3 Çin ayarla
4 Yüksek gerilim sigortası XRNP1-12 0.5A Pc 3 Çin
5 Paratoner HY5WZ-17/50 Set 3 Çin
6 Akıllı kontrol paneli WY-9008A Bilgisayar 1 Çin
7 Kısa devre ve toprak hatası göstergesi EKL-4-1 Pc 1 Çin
8 Çok işlevli elektrikli alet PD666-3S3 380V 5A Pc 1 Çin
9 Birincil harmonik giderici LXQ-12KV Pc 1 Fengyuan
10 Ücretli ekran DXN-12Q Pc 1 Çin
11 Sıcaklık ve nem kontrolörü WY-CS-III Pc 1 Çin
12 Bağlantı parçası JY-2 Pc 3 Çin
13 Bağlantı kutusu PJ1 Pc 1 Çin
14 Ölçüm braketi Üniversal tip Pc 1 Çin
15 Sinyal lambası ND16-22D/4 AC380V kırmızı Pc 1 CHNT
16 Sinyal lambası ND16-22D/4 AC380V yeşil Pc 1 CHNT



DAHA FAZLA DETAY İHTİYACINIZ VARSA, LÜTFEN BİZE ULAŞIN
